HEIDENHAIN TNC 620 105
4.6 FRAISA
GE DE FILETS (cy
c
le
262, DIN/ISO: G262, option de logiciel
A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)

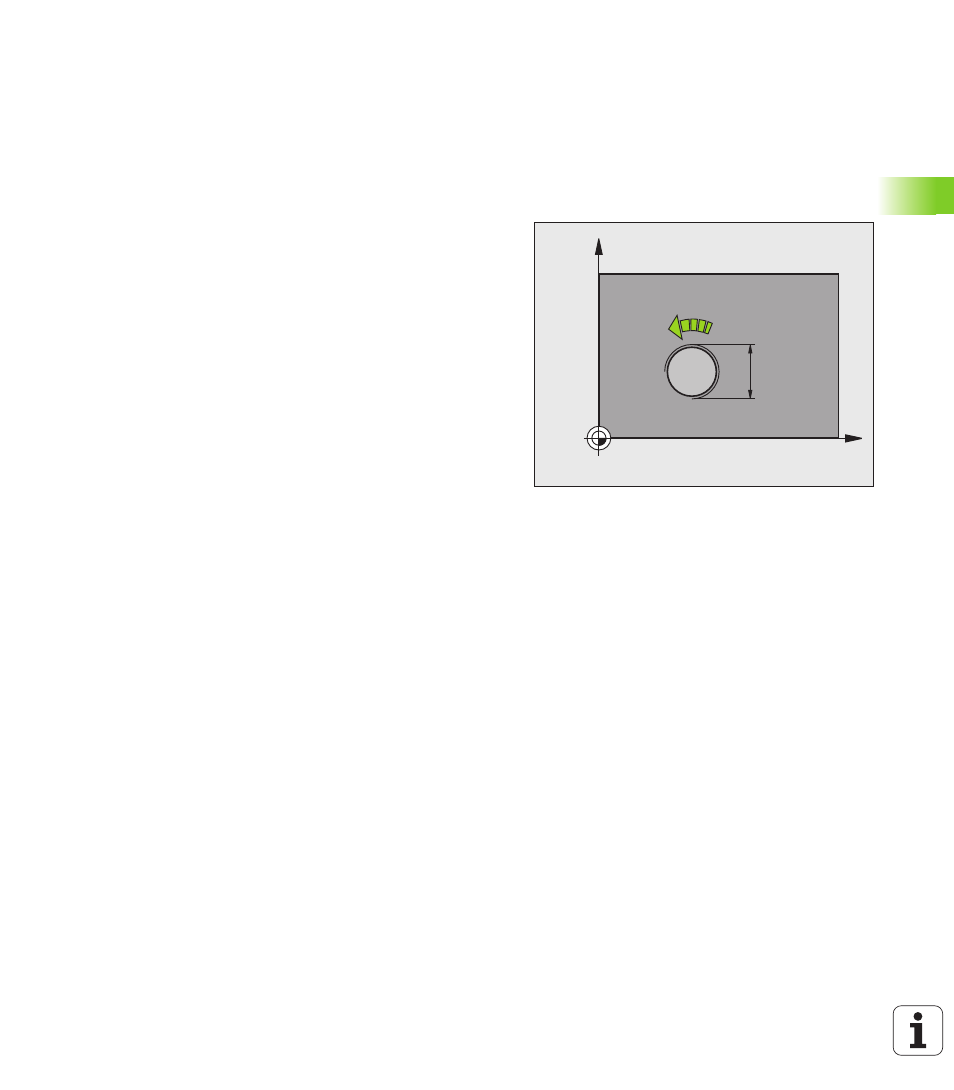

4.6 FRAISAGE DE FILETS
(cycle 262, DIN/ISO: G262,
option de logiciel Advanced
programming features)
Déroulement du cycle
1 La TNC positionne l'outil dans l'axe de broche en avance rapide
FMAX, à la distance d'approche programmée, au-dessus de la
surface de la pièce
2 Avec l'avance de pré-positionnement programmée, l'outil se
déplace au plan initial qui résulte du signe du pas de vis, du mode
de fraisage ainsi que du nombre de filets par pas
3 Puis, l'outil se déplace tangentiellement vers le diamètre nominal
du filet en suivant une trajectoire hélicoïdale. Un déplacement de
compensation dans l'axe d'outil est exécuté avant l'approche
hélicoïdale pour débuter la trajectoire du filet à partir du plan initial
programmé
4 En fonction du paramètre Nombre de filets par pas, l'outil fraise le
filet en exécutant un déplacement hélicoïdal, plusieurs
déplacements hélicoïdaux décalés ou un déplacement hélicoïdal
continu
5 Puis l’outil quitte le contour par tangentement pour retourner au
point initial dans le plan d’usinage
6 En fin de cycle, la TNC déplace l'outil en avance rapide à la distance
d'approche ou – si celui-ci est programmé – au saut de bride
X
Y
Q207
Q335
