HEIDENHAIN TNC 620 283
13.2 A
v
ant que v
o
us ne tr
a
v
ailliez a
v
ec les cy
cles palpeurs!
13.2 Avant que vous ne travailliez
avec les cycles palpeurs!
Pour couvrir le plus grand nombre possible de types d'opérations de
mesure, vous pouvez configurer par paramètres-machine le
comportement de base de tous les cycles palpeurs:

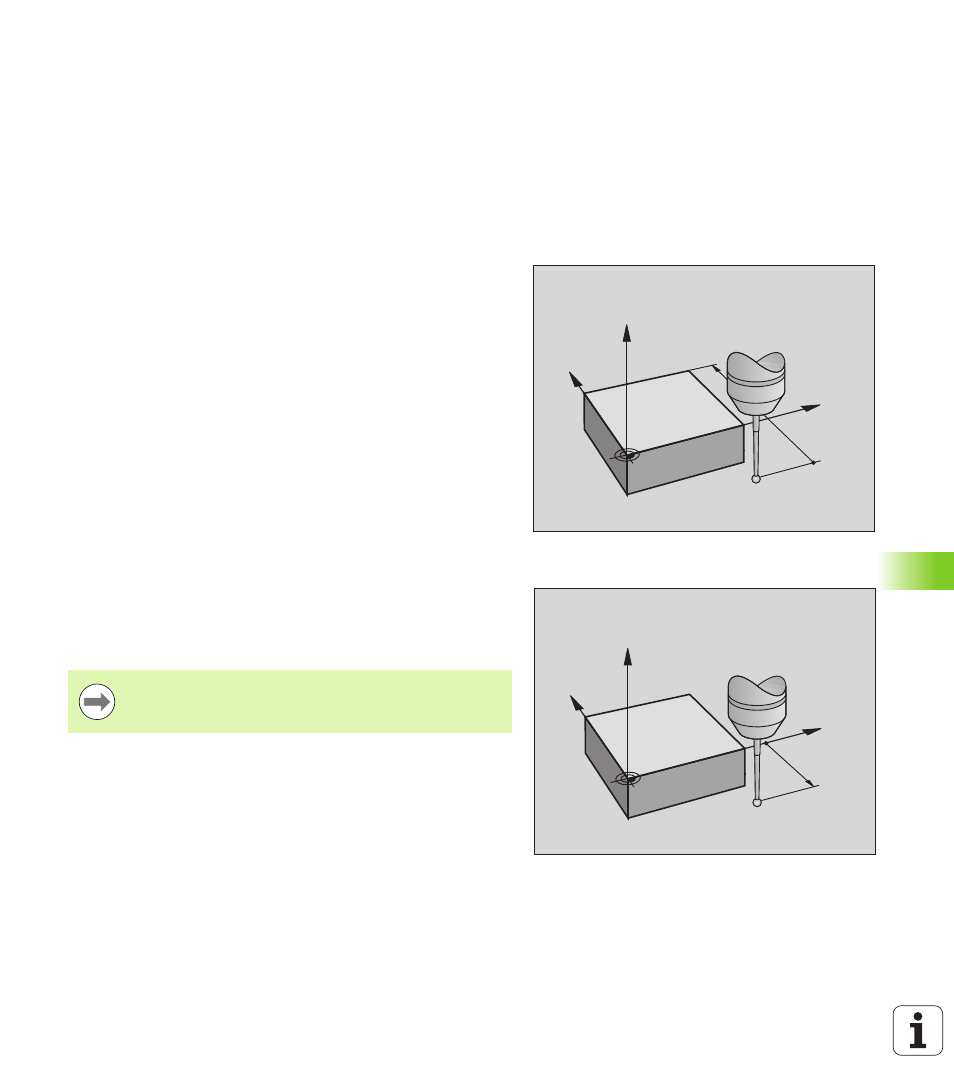

Course max. jusqu’au point de palpage: DIST
dans le tableau palpeurs
Si la tige de palpage n'est pas déviée dans la course définie sous DIST,
la TNC délivre un message d'erreur.
Distance d'approche jusqu’au point de palpage:
SET_UP dans le tableau palpeurs
Sous SET_UP, vous définissez la distance de pré-positionnement du
palpeur par rapport au point de palpage défini – ou calculé par le cycle.
Plus la valeur que vous introduisez est petite et plus vous devez définir
avec précision les positions de palpage. Dans de nombreux cycles de
palpage, vous pouvez définir une autre distance d'approche qui agit en
plus de SET_UP.
Orienter le palpeur infrarouge dans le sens de
palpage programmé: TRACK dans le tableau
palpeurs
Pour optimiser la précision de la mesure, la configuration TRACK = ON
vous permet, avant chaque opération de palpage, d'orienter un
palpeur infrarouge dans le sens programmé pour le palpage. De cette
manière, la tige de palpage est toujours déviée dans la même
direction.
Y
X
Z
DIST
Y
X
Z
SET_UP
Si vous modifiez TRACK = ON, vous devez alors réétalonner
le palpeur.
