14.7 Compenser le désalignement
d'une pièce au moyen de l'axe C
(cycle 405, DIN/ISO: G405)

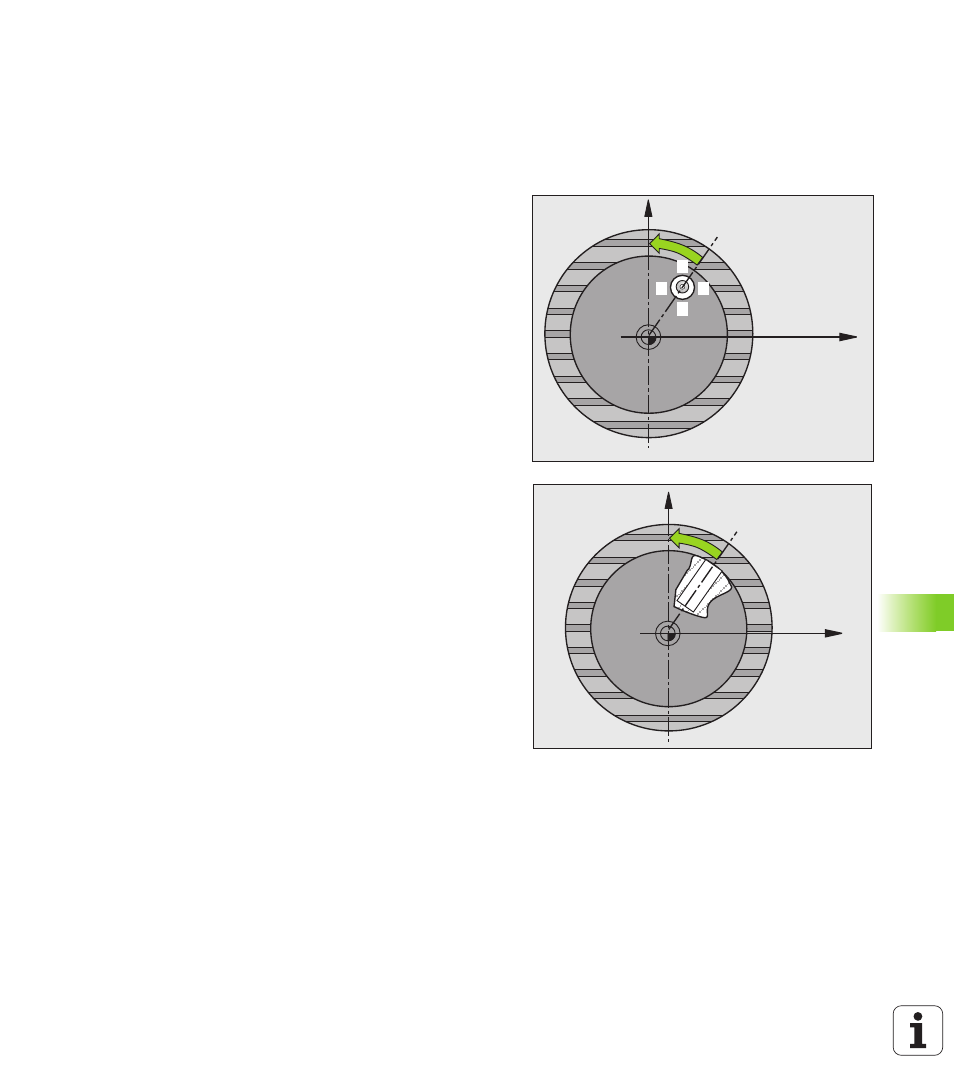

Déroulement du cycle
Le cycle palpeur 405 vous permet de déterminer
„ le décalage angulaire entre l'axe Y positif du système de
coordonnées courant avec la ligne médiane d'un trou ou
„ le décalage angulaire entre la position nominale et la position
effective d'un centre de trou
La TNC compense le décalage angulaire déterminé au moyen d'une
rotation de l'axe C. La pièce peut être serrée n'importe où sur le
plateau circulaire. Toutefois, la coordonnée Y du trou doit être positive.
Si vous mesurez le décalage angulaire du trou avec l'axe Y du palpeur
(position horizontale du trou), il est parfois indispensable d'exécuter
plusieurs fois le cycle. En effet, une imprécision d'environ 1% du
désalignement résulte de la stratégie de la mesure.
1 La TNC positionne le palpeur en avance rapide (valeur de la
colonne FMAX) et selon la logique de positionnement (voir
„Exécuter les cycles palpeurs” à la page 285) au point de palpage
1 . La TNC calcule les points de palpage à partir des données
contenues dans le cycle et de la distance d'approche programmée
dans la colonne SET_UP du tableau palpeurs
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage avec l'avance de
palpage (colonne F). La TNC détermine automatiquement le sens
du palpage en fonction de l'angle initial programmé
3 Le palpeur se déplace ensuite en suivant une trajectoire circulaire,
soit à la hauteur de mesure, soit à la hauteur de sécurité, jusqu'au
point de palpage suivant
2 et exécute à cet endroit la deuxième
opération de palpage
4 La TNC positionne le palpeur au point de palpage 3 puis au point
de palpage 4 , y exécute la troisième ou quatrième opération de
palpage et positionne le palpeur au centre du trou déterminé
5 La TNC rétracte ensuite le palpeur à la hauteur de sécurité et aligne
la pièce avec une rotation du plateau circulaire. Pour cela, la TNC
commande la rotation du plateau circulaire de manière à ce que le
centre du trou soit situé après compensation – aussi bien avec axe
vertical ou horizontal du palpeur – dans le sens positif de l'axe Y ou
à la position nominale du centre du trou. La valeur angulaire
mesurée est également disponible dans le paramètre Q150
X
Y
1
2
4
3
X
Y
