HEIDENHAIN TNC 620 347
15.1
0 POINT DE REFERENCE CENTRE
CER
C
LE DE TR
OUS (cy
c
le 416,
DIN/ISO:
G416)
15.10 POINT DE REFERENCE CENTRE
CERCLE DE TROUS (cycle 416,
DIN/ISO: G416)
Déroulement du cycle

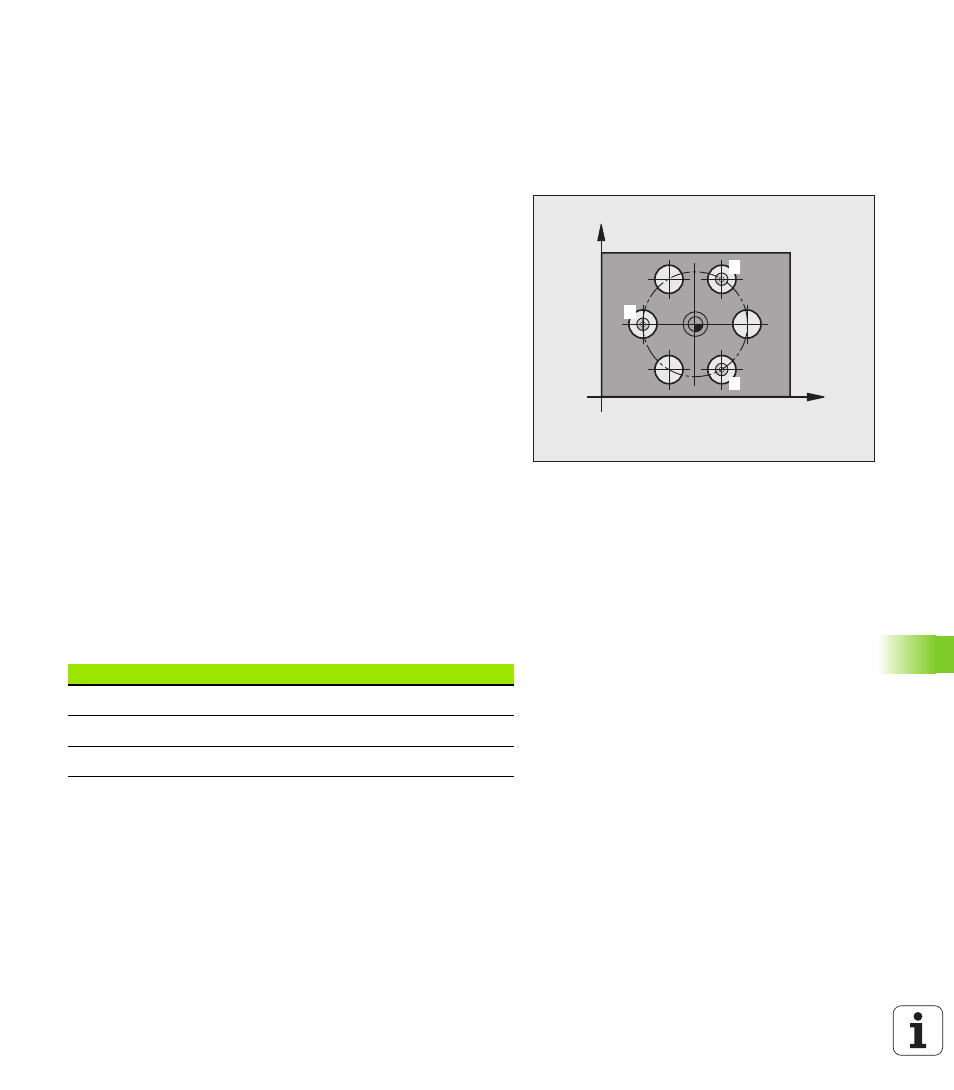

Le cycle palpeur 416 calcule le centre d'un cercle de trous en
mesurant trois trous et initialise ce centre comme point d'origine. Si
vous le désirez, la TNC peut aussi inscrire le centre dans un tableau de
points zéro ou de Preset.
1 La TNC positionne le palpeur en avance rapide (valeur de la
colonne FMAX) et selon la logique de positionnement (voir
„Exécuter les cycles palpeurs” à la page 285) au centre
programmé du premier trou
1
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
et détermine le centre du premier trou en palpant quatre fois
3 Puis, la TNC rétracte le palpeur à la hauteur de sécurité et le
positionne sur le centre programmé du second trou
2
4 La TNC déplace le palpeur à la hauteur de mesure programmée et
détermine le centre du deuxième trou en palpant quatre fois
5 Puis, la TNC rétracte le palpeur à la hauteur de sécurité et le
positionne au centre programmé du troisième trou
3
6 La TNC déplace le palpeur à la hauteur de mesure programmée et
détermine le centre du troisième trou en palpant quatre fois
7 La TNC rétracte ensuite le palpeur à la hauteur de sécurité et gère
le point d'origine déterminé en fonction des paramètres Q303 et
Q305 du cycle.(voir „Mémoriser le point d'origine calculé” à la
page 314) Les valeurs effectives sont mémorisées dans les
paramètres Q indiqués ci-après
8 Ensuite, si cela est souhaité, la TNC détermine également le point
d'origine dans l'axe du palpeur au moyen d'une opération de
palpage séparée
X
Y
1
2
3
Numéro paramètre Signification
Q151 Valeur effective centre axe principal
Q152 Valeur effective centre axe secondaire
Q153 Valeur effective diamètre cercle de trous
