136 Cycles d'usinage: Fraisage de poches / tenons / rainures
5.3 POCHE CIR
C
ULAIRE (cy
c
le 252, DIN/ISO: G252, option de logiciel
A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)
Paramètres du cycle
8 Opérations d'usinage (0/1/2) Q215: Définir les
opérations d'usinage:
0: Ebauche et finition
1: Ebauche seulement
2: Finition seulement
La finition latérale et la finition en profondeur ne sont
exécutées que si la surépaisseur de finition
correspondante (Q368, Q369) a été définie
8 Diamètre du cercle Q223: Diamètre de la poche
terminée. Plage d’introduction 0 à 99999,9999
8 Surépaisseur finition latérale Q368 (en
incrémental): Surépaisseur de finition dans le plan
d'usinage Plage d’introduction 0 à 99999,9999
8 Avance de fraisage Q207: Vitesse de déplacement
de l'outil lors du fraisage, en mm/min. Plage
d'introduction 0 à 99999,999, en alternative FAUTO, FU,
FZ
8 Mode fraisage Q351: Mode de fraisage avec M3:
+1 = fraisage en avalant
–1 = fraisage en opposition
8 Profondeur Q201 (en incrémental): Distance entre la
surface de la pièce et le fond de la poche. Plage
d'introduction -99999,9999 à 99999,9999
8 Profondeur de passe Q202 (en incrémental): Distance
parcourue par l'outil en une passe; introduire une
valeur supérieure à 0. Plage d’introduction 0 à
99999,9999
8 Surép. finition en profondeur Q369 (en
incrémental): Surépaisseur de finition pour la
profondeur Plage d’introduction 0 à 99999,9999
8 Avance plongée en profondeur Q206: Vitesse de
déplacement de l'outil lors de son déplacement à la
profondeur, en mm/min. Plage d'introduction 0 à
99999,999, en alternative FAUTO, FU, FZ
8 Passe de finition Q338 (en incrémental): Distance
parcourue par l'outil dans l'axe de broche lors de la
finition. Q338=0: Finition en une seule passe. Plage
d’introduction 0 à 99999,9999

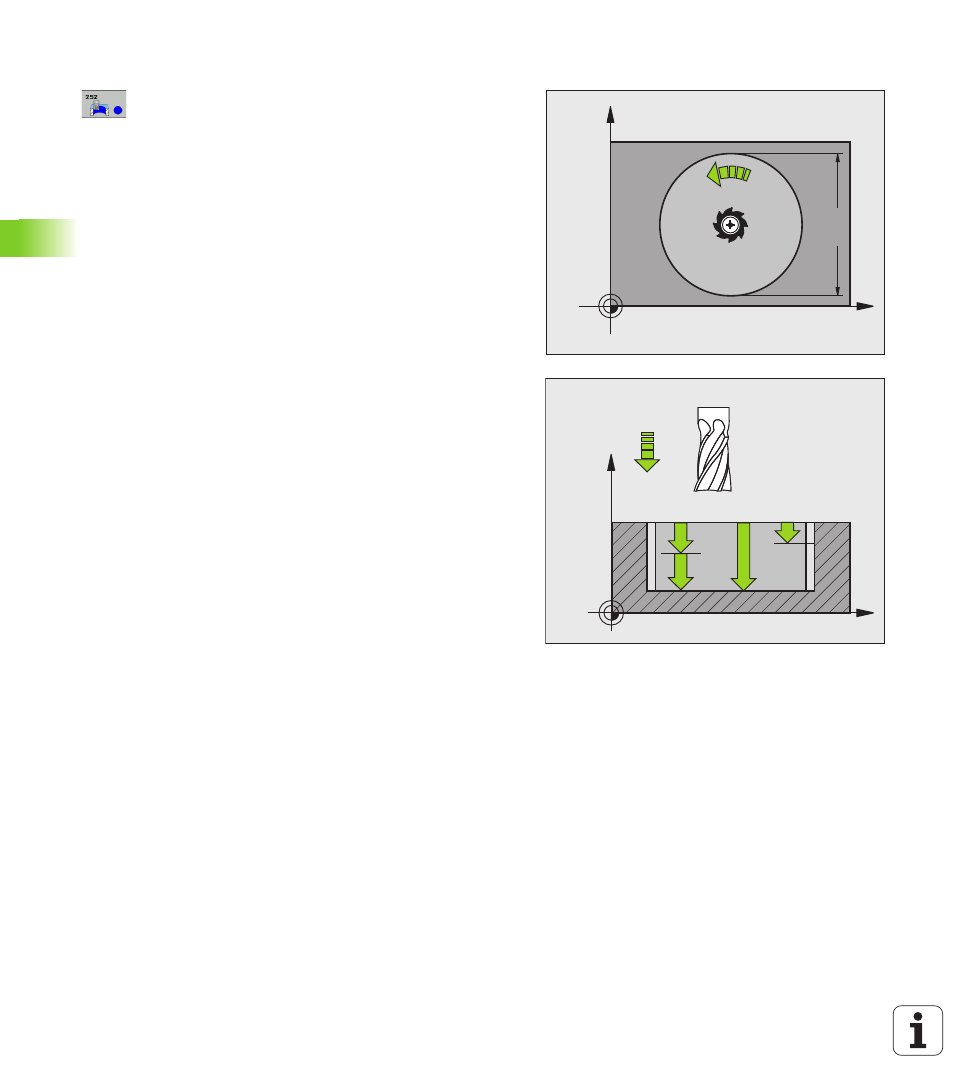

X
Y
Q207
Q223
X
Z
Q201
Q206
Q202
Q338
