292 Cycles palpeurs : déterminer automatiquement le désalignement de la pièce
14.2 R
O
T
A
TION DE BA
SE (cy
c
le 40
0, DIN/ISO
: G40
0)
14.2 ROTATION DE BASE (cycle 400,
DIN/ISO : G400)
Déroulement du cycle

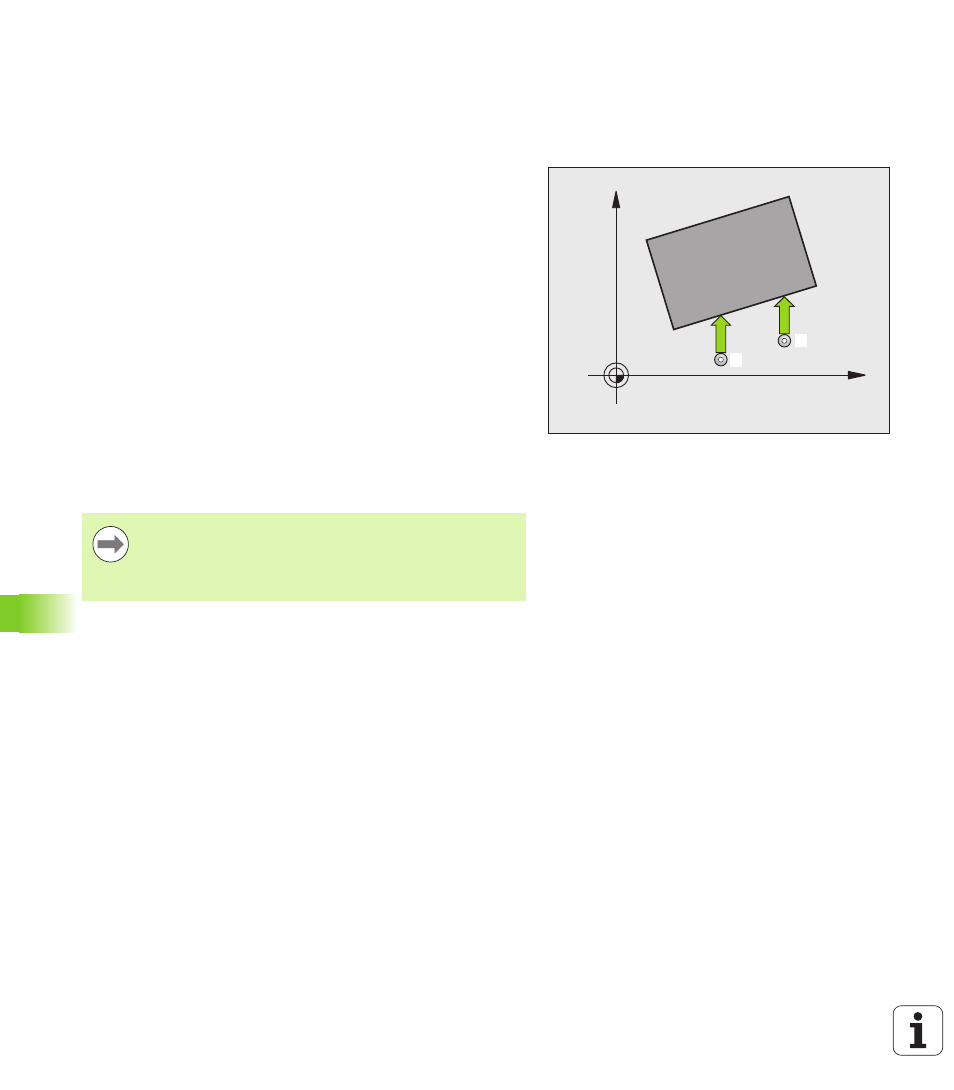

En mesurant deux points qui doivent être sur une droite, le cycle
palpeur 400 détermine le désalignement d'une pièce. Avec la fonction
Rotation de base, la TNC compense la valeur mesurée.
1 La TNC positionne le palpeur en avance rapide (valeur de la
colonne FMAX) et selon la logique de positionnement (voir
„Exécuter les cycles palpeurs” à la page 285) au point de palpage
programmé
1 . Ce faisant, la TNC décale le palpeur de la valeur de
la distance d'approche, dans le sens opposé au sens de
déplacement défini
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage suivant l'avance de
palpage (colonne F)
3 Puis, le palpeur se déplace vers le point de palpage suivant 2 et
exécute la deuxième opération de palpage
4 La TNC rétracte le palpeur à la hauteur de sécurité et exécute la
rotation de base calculée
Attention lors de la programmation!
X
Y
1
2
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
La TNC annule une rotation de base active en début de
cycle.
