302 Cycles palpeurs : déterminer automatiquement le désalignement de la pièce
14.5 R
O
T
A
TION DE BA
SE compensée a
v
ec ax
e r
o
tatif (cy
c
le 403,
DIN/ISO:
G403)

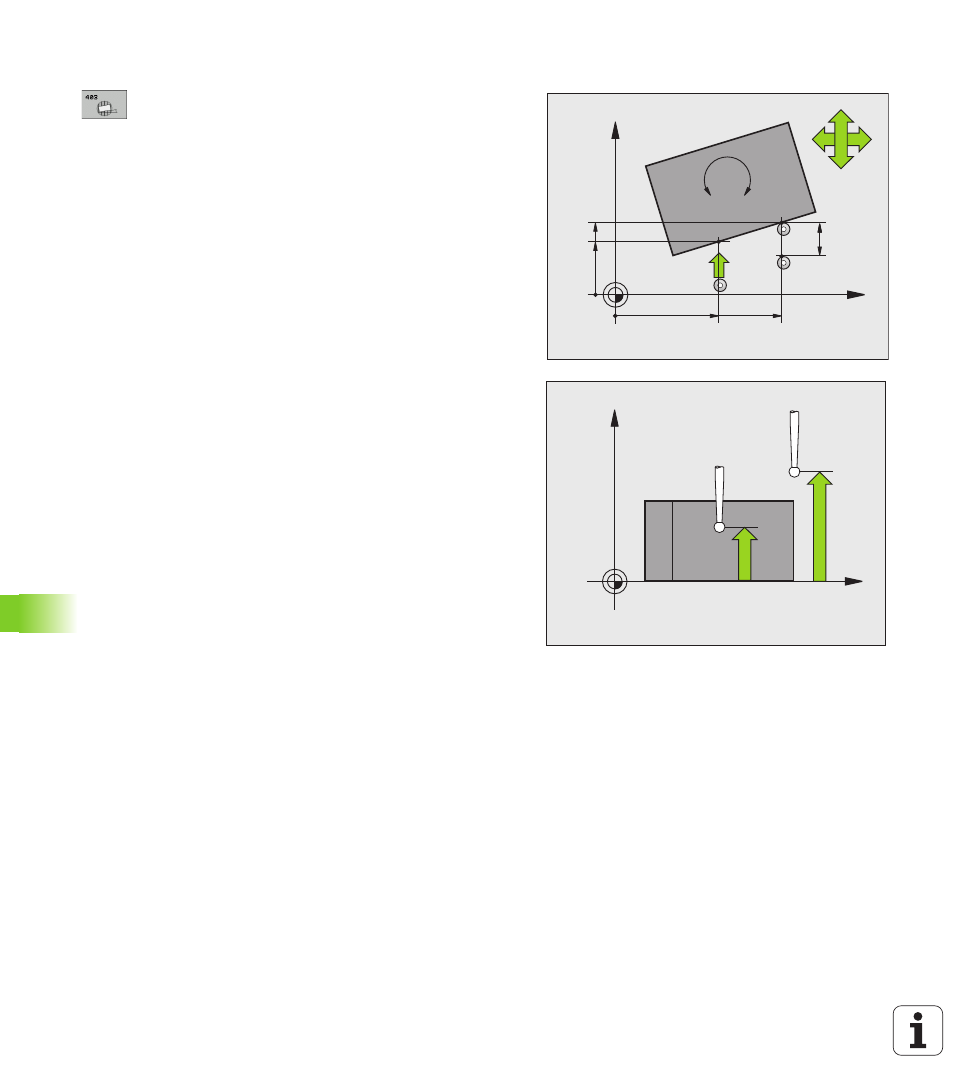

Paramètres du cycle
8 1er point mesure sur 1er axe Q263 (en absolu) :
coordonnée du 1er point de palpage dans l'axe
principal du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
8 1er point mesure sur 2ème axe Q264 (en absolu) :
coordonnée du 1er point de palpage dans l'axe
secondaire du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
8 2ème point mesure sur 1er axe Q265 (en absolu) :
coordonnée du 2ème point de palpage dans l'axe
principal du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
8 2ème point mesure sur 2ème axe Q266 (en absolu) :
coordonnée du 2ème point de palpage dans l'axe
secondaire du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
8 Axe de mesure Q272 : axe dans lequel la mesure doit
être effectuée :
1: axe principal = axe de mesure
2: axe secondaire = axe de mesure
3: axe palpeur = axe de mesure
8 Sens déplacement 1 Q267 : sens de déplacement du
palpeur vers la pièce :
-1: sens de déplacement négatif
+1: sens de déplacement positif
8 Hauteur mesure dans axe palpage Q261 (en
absolu) : coordonnée du centre de la bille (=point de
contact) dans l'axe du palpeur prévu pour la mesure.
Plage d'introduction -99999,9999 à 99999,9999
8 Distance d'approche Q320 (en incrémental) :
distance supplémentaire entre le point de mesure et
la bille du palpeur. Q320 agit en complément de la
colonne SET_UP (tableau palpeurs). Plage
d’introduction 0 à 99999,9999
X
Y
Q266
Q264
Q263
Q272=1
Q265
Q272=2
+
–
– +
Q267
A
B
C
SET_UP(TCHPROBE.TP)
+
Q320
X
Z
Q261
Q260
