15.3 PREF CENT. OBLONG
(cycle 409, DIN/ISO: G409)
Déroulement du cycle

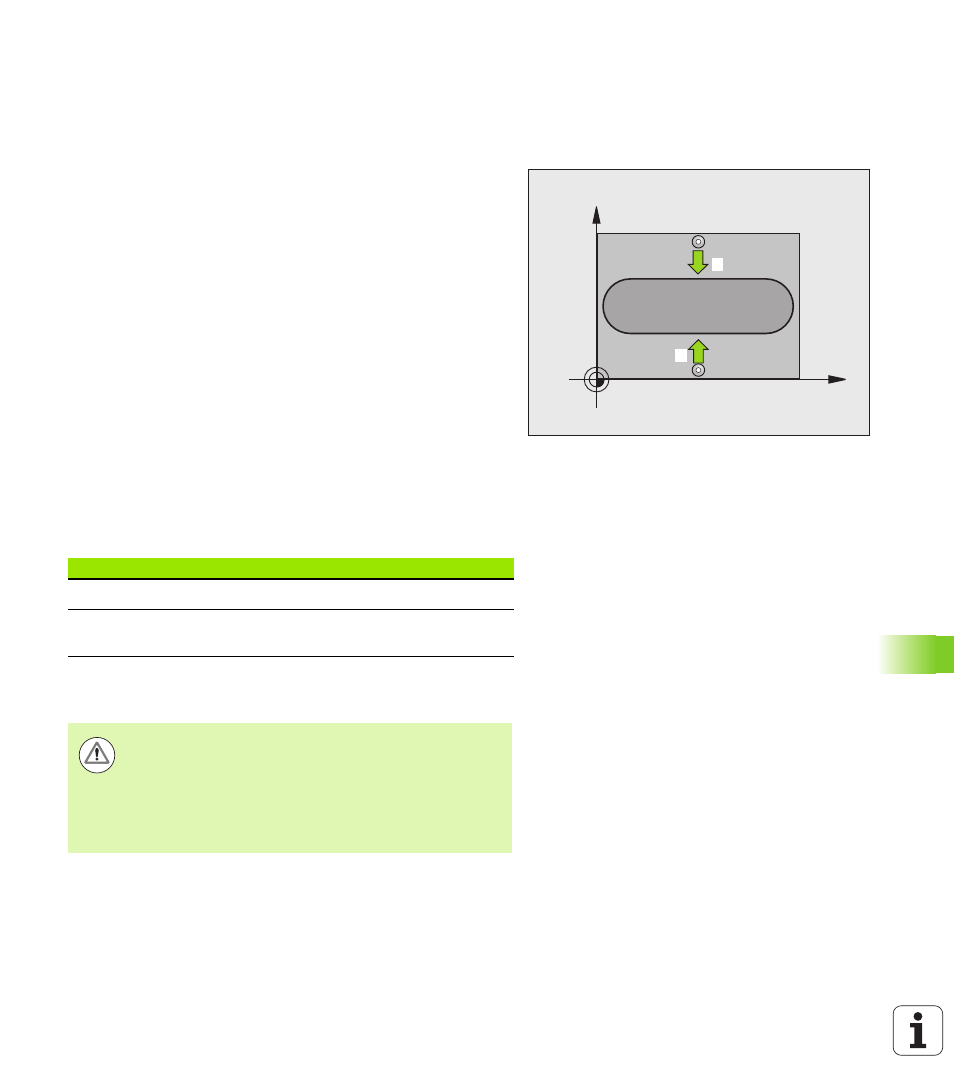

Le cycle palpeur 409 détermine le centre d'un oblong et initialise ce
centre comme point d'origine. Si vous le désirez, la TNC peut aussi
inscrire le centre dans un tableau de points zéro ou de Preset.
1 La TNC positionne le palpeur en avance rapide (valeur de la
colonne FMAX) et selon la logique de positionnement (voir
„Exécuter les cycles palpeurs” à la page 285) au point de palpage
1 . La TNC calcule les points de palpage à partir des données
contenues dans le cycle et de la distance d'approche programmée
dans la colonne SET_UP du tableau palpeurs
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage suivant l'avance de
palpage (colonne F)
3 Puis, le palpeur se déplace à la hauteur de sécurité vers le point de
palpage suivant
2 et exécute la deuxième opération de palpage
4 Pour terminer, la TNC rétracte le palpeur à la hauteur de sécurité
et gère le point d'origine calculé en fonction des paramètres Q303
et Q305 du cycle.(voir „Mémoriser le point d'origine calculé” à la
page 314) Les valeurs effectives sont mémorisées dans les
paramètres Q indiqués ci-après
5 Ensuite, si cela est souhaité, la TNC détermine également le point
d'origine dans l'axe du palpeur au moyen d'une opération de
palpage séparée
Attention lors de la programmation!
X
Y
1
2
Numéro paramètre Signification
Q166 Valeur effective largeur oblong mesurée
Q157 Valeur effective de la position de l'axe
médian
Attention, risque de collision!
Pour éviter toute collision entre le palpeur et la pièce,
introduisez la largeur de l’oblong de manière à ce qu'elle
soit de préférence trop grande.
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
