15.12 POINT DE REFERENCE CENTRE 4 TR
OUS (cy
c
le 41
8, DIN/ISO: G41
8
)
Attention lors de la programmation!
Paramètres du cycle
8 1er centre sur 1er axe Q268 (en absolu) : centre
du 1er trou dans l'axe principal du plan d'usinage.
Plage d'introduction -99999,9999 à 99999,9999
8 1er centre sur 2ème axe Q269 (en absolu) : centre
du 1er trou dans l'axe secondaire du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999
8 2ème centre sur 1er axe Q270 (en absolu) : centre
du 2ème trou dans l'axe principal du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999
8 2ème centre sur 2ème axe Q271 (en absolu) :
centre du 2ème trou dans l'axe secondaire du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999
8 3ème centre sur 1er axe Q316 (en absolu) : centre
du 3ème trou dans l'axe principal du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999
8 3ème centre sur 2ème axe Q317 (en absolu) :
centre du 3ème trou dans l'axe secondaire du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999
8 4ème centre sur 1er axe Q318 (en absolu) : centre
du 4ème trou dans l'axe principal du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999
8 4ème centre sur 2ème axe Q319 (en absolu) :
centre du 4ème trou dans l'axe secondaire du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999
8 Hauteur mesure dans axe palpage Q261 (en
absolu) : coordonnée du centre de la bille (=point de
contact) dans l'axe du palpeur prévu pour la mesure.
Plage d'introduction -99999,9999 à 99999,9999
8 Hauteur de sécurité Q260 (en absolu) : coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage). Plage
d'introduction -99999,9999 à 99999,9999
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
X
Y

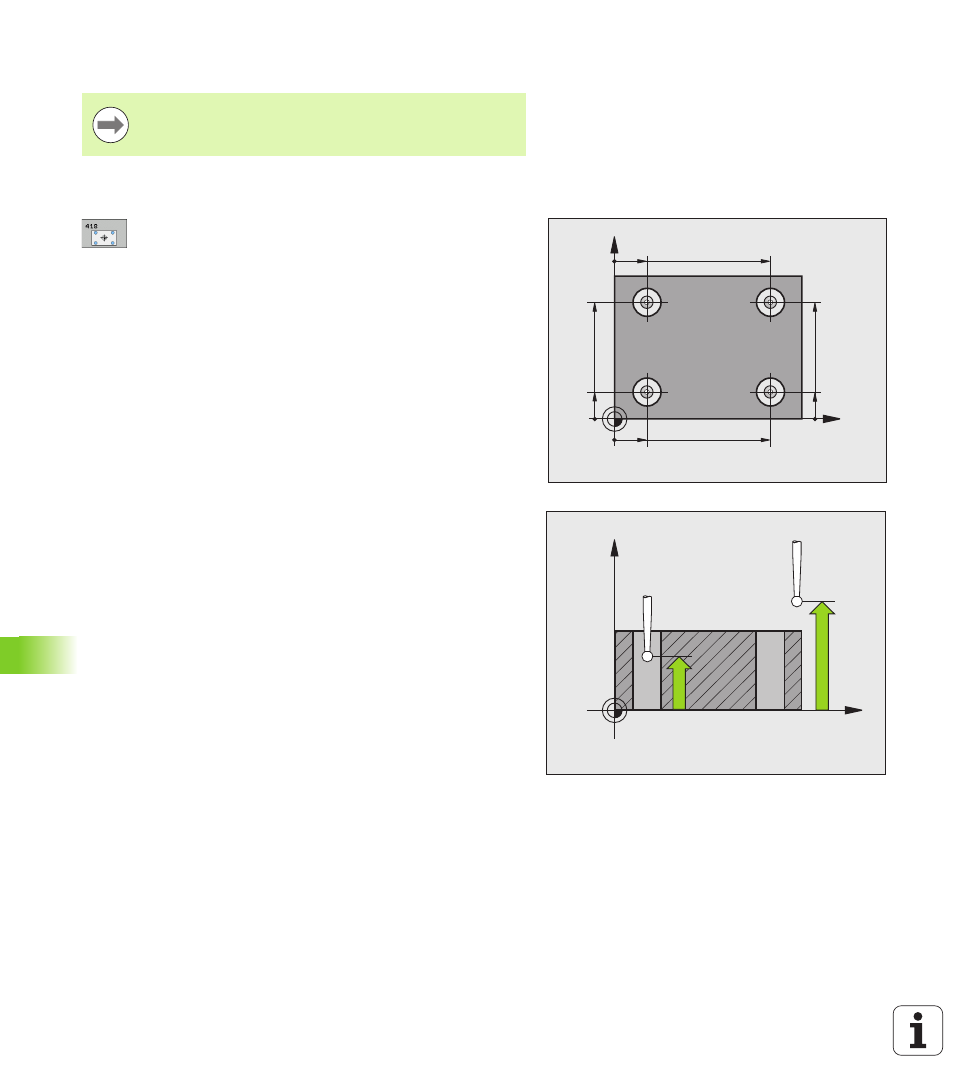

Q269
Q268 Q270
Q317
Q271
Q318 Q316
Q319
X
Z
Q261
Q260
