208 Cycles d'usinage: Corps d'un cylindre
8.5 Ex
emples de pr
ogr
a
mmation
8.5 Exemples de programmation

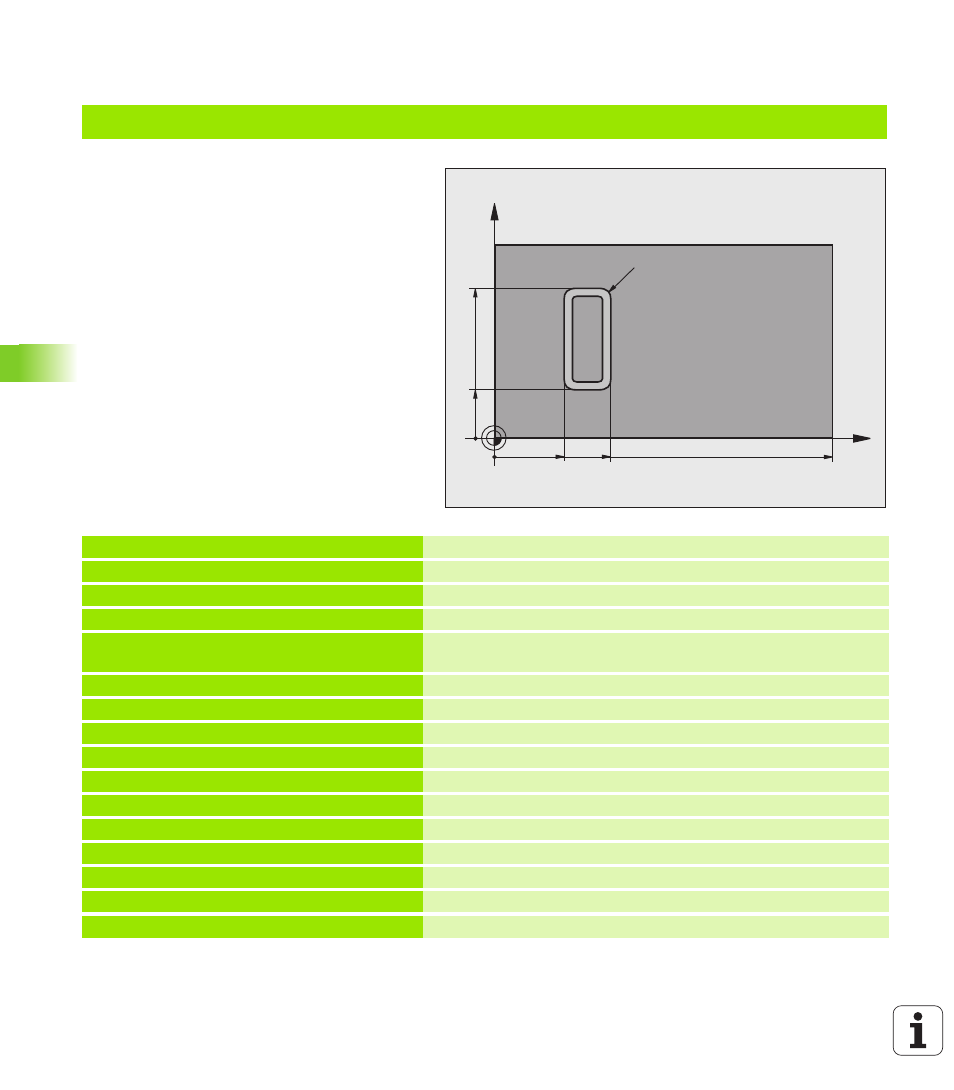

Exemple: Corps d'un cylindre avec le cycle 27
Remarque:
„ Machine équipée d'une tête B et d'une table C
„ Cylindre fixé au centre du plateau circulaire.
„ Le point d'origine est situé au centre du
plateau circulaire
0 BEGIN PGM C27 MM
1 TOOL CALL 1 Z S2000 Appel de l'outil, diamètre 7
2 L Z+250 R0 FMAX Dégager l'outil
3 L X+50 Y0 R0 FMAX Pré-positionner l'outil au centre du plateau circulaire
4 PLANE SPATIAL SPA+0 SPB+90 SPC+0
TURN MBMAX FMAX Inclinaison
5 CYCL DEF 14.0 CONTOUR Définir le sous-programme de contour
6 CYCL DEF 14.1 LABEL CONTOUR 1
7 CYCL DEF 27 CORPS DU CYLINDRE Définir les paramètres d'usinage
Q1=-7 ;PROFONDEUR DE FRAISAGE
Q3=+0 ;SURÉPAIS. LATÉRALE
Q6=2 ;DISTANCE D'APPROCHE
Q10=4 ;PROFONDEUR DE PASSE
Q11=100 ;AVANCE PLONGÉE PROF.
Q12=350 ;AVANCE FRAISAGE
Q16=25 ;RAYON
Q17=1 ;UNITÉ DE MESURE
C
Z
157
60
30
20
R7
.5
50
