Lorsque la TNC exécute un cycle palpeur, le palpeur 3D se déplace
parallèlement à l'axe en direction de la pièce (y compris avec une
rotation de base activée et un plan d'usinage incliné). Le constructeur
de la machine définit l'avance de palpage dans un paramètre-machine
(voir „Avant que vous ne travailliez avec les cycles palpeurs“ plus loin
dans ce chapitre).

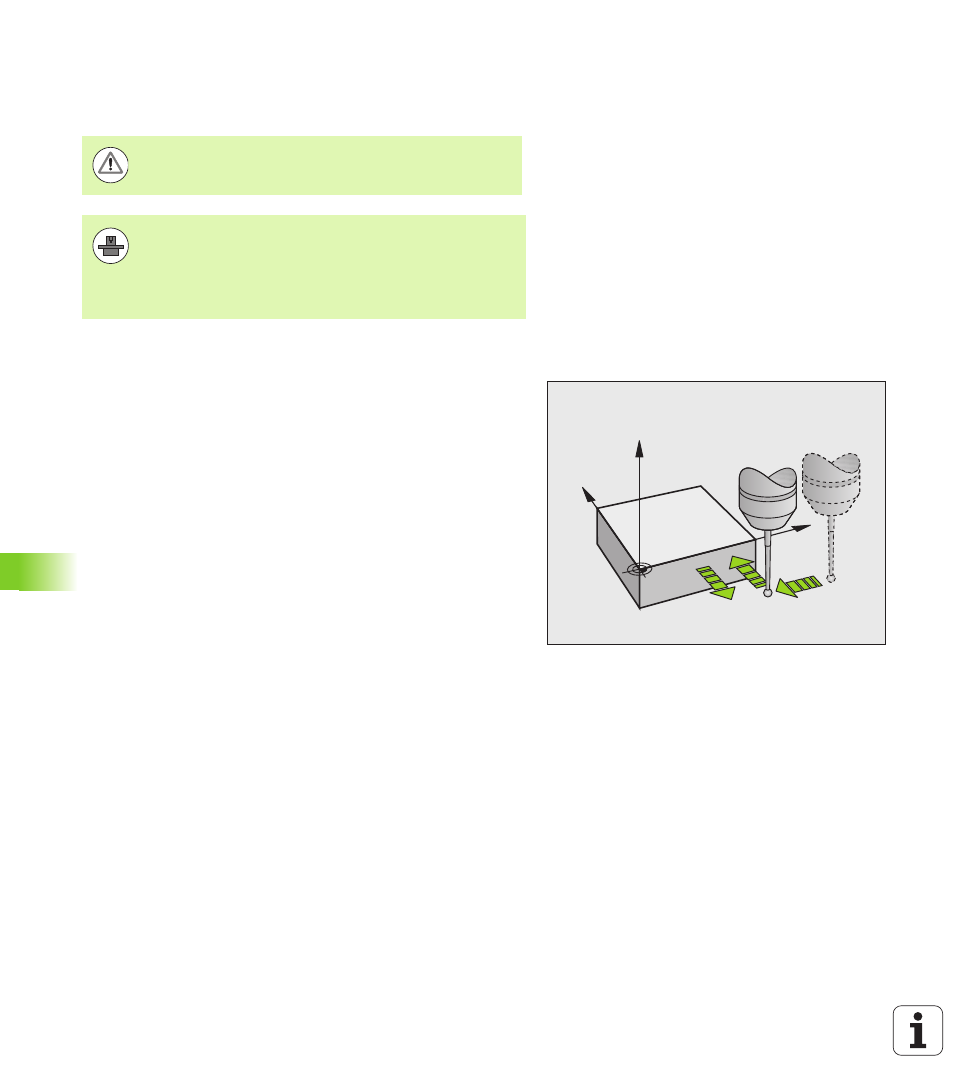

Lorsque la tige de palpage touche la pièce,
„ le palpeur 3D transmet un signal à la TNC qui mémorise les
coordonnées de la position de palpage
„ le palpeur 3D s'arrête et
„ retourne en avance rapide à la position initiale de la procédure de
palpage
Si la tige de palpage n'est pas déviée sur la course définie, la TNC
délivre un message d'erreur (course : DIST dans le tableau palpeurs).
Prendre en compte la rotation de base en mode
Manuel
Lors de la procédure de palpage, la TNC tient compte d'une rotation
de base active et déplace le palpeur obliquement vers la pièce.
Cycles palpeurs en modes Manuel et Manivelle
électronique
En mode Manuel et Manivelle électronique, la TNC dispose de cycles
palpeurs vous permettant :
„ d'étalonner le palpeur
„ de compenser le désalignement de la pièce
„ d'initialiser les points d'origine
HEIDENHAIN ne garantit le bon fonctionnement des
cycles de palpage qu'avec les palpeurs HEIDENHAIN.
La TNC doit avoir été préparée par le constructeur de la
machine pour l'utilisation des palpeurs 3D. Consultez le
manuel de votre machine.
Les cycles palpeurs ne sont disponibles qu'avec l'option
de logiciel Touch probe function (numéro d'option #17).
