HEIDENHAIN TNC 620 343
15.9 POINT DE REFERENCE INTERIE
UR COIN (cy
c
le 415, DIN/ISO: G415)
15.9 POINT DE REFERENCE
INTERIEUR COIN (cycle 415,
DIN/ISO: G415)
Déroulement du cycle
Le cycle palpeur 415 détermine le point d'intersection de deux droites
et l'initialise comme point d'origine. Si vous le désirez, la TNC peut
aussi mémoriser le point d'intersection dans un tableau de points zéro
ou de Preset.
1 La TNC positionne le palpeur en avance rapide (valeur de la
colonne FMAX) et selon la logique de positionnement (voir
„Exécuter les cycles palpeurs” à la page 285) au premier point de
palpage

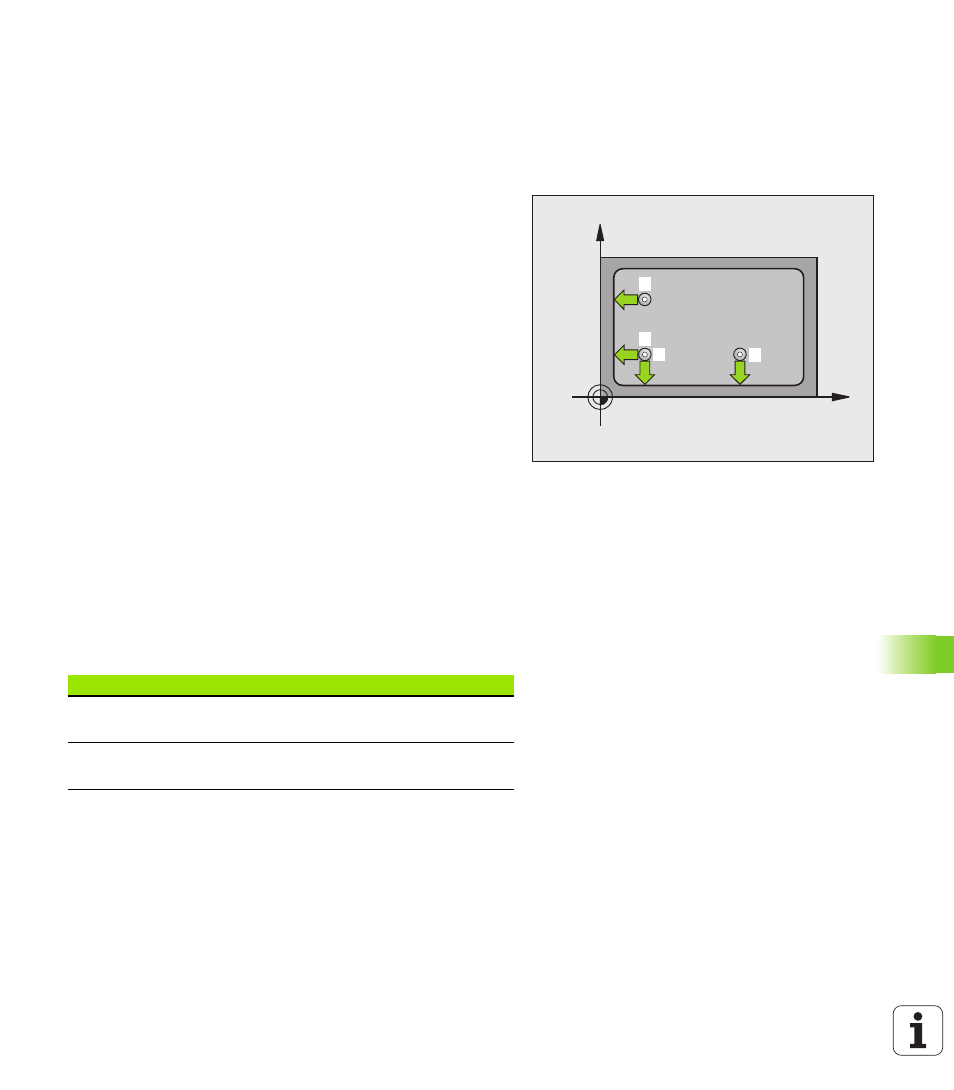

1 (voir fig. en haut et à droite) que vous définissez dans le
cycle. La TNC décale alors le palpeur de la valeur de la distance
d'approche, dans le sens opposé au sens de déplacement
concerné
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage en avance de palpage
(colonne F). Le sens de palpage dépend du numéro du coin
3 Puis, le palpeur se déplace vers le point de palpage suivant 2 et
exécute la deuxième opération de palpage
4 La TNC positionne le palpeur au point de palpage 3 puis au point
de palpage 4 , et y exécute la troisième ou la quatrième opération
de palpage
5 Pour terminer, la TNC rétracte le palpeur à la hauteur de sécurité
et gère le point d'origine déterminé en fonction des paramètres de
cycle Q303 et Q305 (voir „Mémoriser le point d'origine calculé” à
la page 314). Les coordonnées déterminées du coin sont
mémorisées dans les paramètres Q ci-après
6 Ensuite, si cela est souhaité, la TNC détermine également le point
d'origine dans l'axe du palpeur au moyen d'une opération de
palpage séparée
X
Y
1 2
3
4
Numéro paramètre Signification
Q151 Valeur effective du coin dans l'axe
principal
Q152 Valeur effective du coin dans l'axe
secondaire
