68
Premiers pas avec l'iTNC 530
1
.3 Pr
ogr
ammer la pr
emièr
e
pièce
Programmer un contour simple

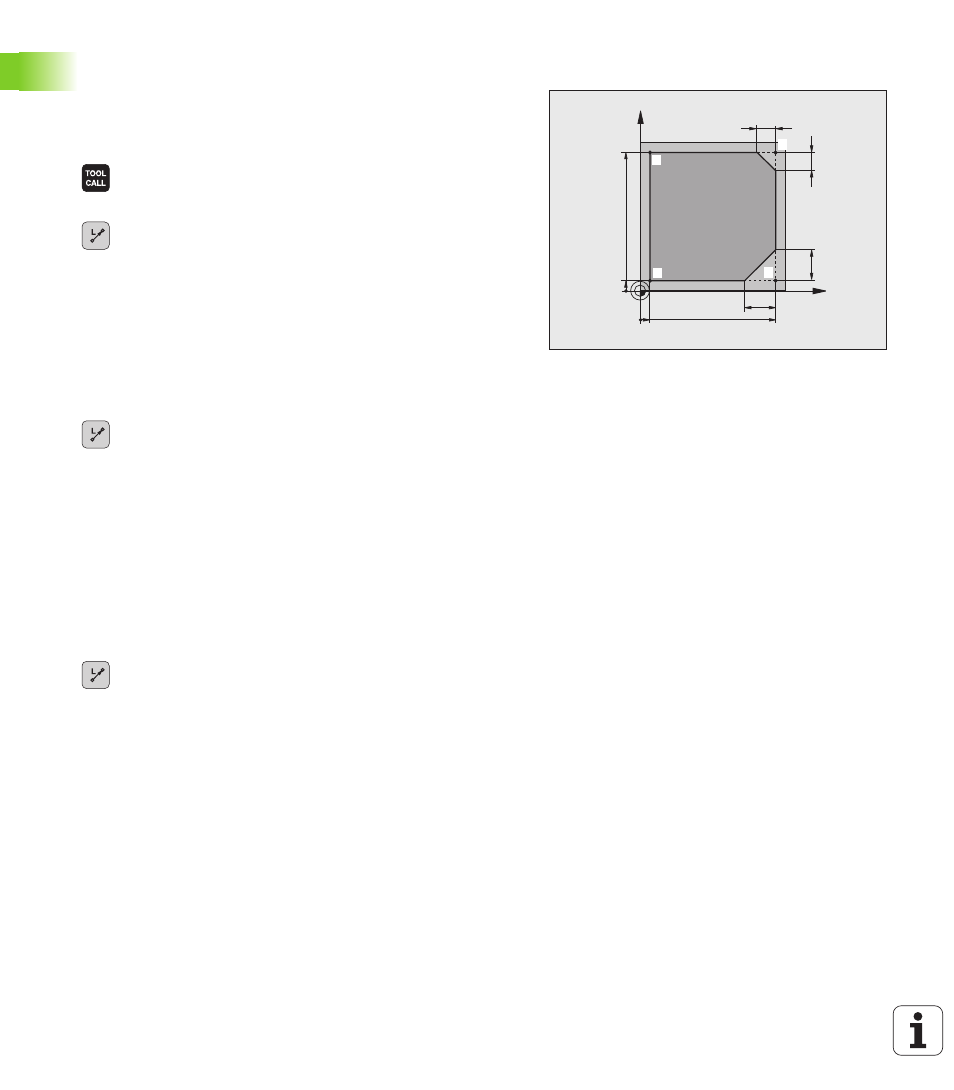

Le contour de la figure de droite doit être usiné en une seule passe à
la profondeur de 5 mm. La pièce brute a déjà été définie. Après
l'ouverture du dialogue avec une touche de fonction, introduisez
toutes les données demandées en haut de l'écran par la TNC.
Appeler l'outil: introduisez les données de l'outil.
Validez la saisie avec la touche ENT. Ne pas oublier
l'axe d'outil
Dégager l'outil: appuyer sur la touche d'axe orange Z
pour dégager l'axe d'outil et introduisez la valeur de la
position à atteindre, p. ex. 250. Valider avec la touche
ENT
Correct.rayon: RL/RR/sans corr.?
Valider avec la
touche ENT: ne pas activer la correction de rayon
Avance F=?
Valider avec la touche ENT: déplacement
en avance rapide (FMAX)
Fonction auxiliaire M?
Valider avec la touche END:
la TNC mémorise la séquence de déplacement
Prépositionner l'outil dans le plan d'usinage: appuyez
sur la touche d'axe orange X et introduisez la valeur
de la position à atteindre, p. ex. -20
Appuyez sur la touche d'axe orange Y et introduisez la
valeur correspondant à la position à atteindre, p. ex.
-20. Valider avec la touche ENT
Correct.rayon: RL/RR/sans corr.?
Valider avec la
touche ENT: ne pas activer la correction de rayon
Avance F=?
Valider avec la touche ENT: déplacement
en avance rapide (FMAX)
Fonction auxiliaire M?
Valider avec la touche END:
la TNC mémorise la séquence de déplacement
Déplacer l'outil à la profondeur: appuyez sur la touche
d'axe orange et introduisez la valeur correspondant à
la position à atteindre, par exemple -5. Valider avec la
touche ENT
Correct.rayon: RL/RR/sans corr.?
Valider avec la
touche ENT: ne pas activer la correction de rayon
Avance F=?
Introduire l'avance de positionnement, par
ex. 3000 mm/min., valider avec la touche ENT
Fonction auxiliaire M?
Mise en route de la broche
et de l'arrosage, p. ex. M13, valider avec la touche
END: la TNC mémorise la séquence de déplacement
X
Y
9
5
95
5
10
10
20
20
1
4
2
3
