256 Programmation: programmer les contours
6.6 Cont
our
nag
e
s – Pr
ogr
ammation flexible de cont
ours FK

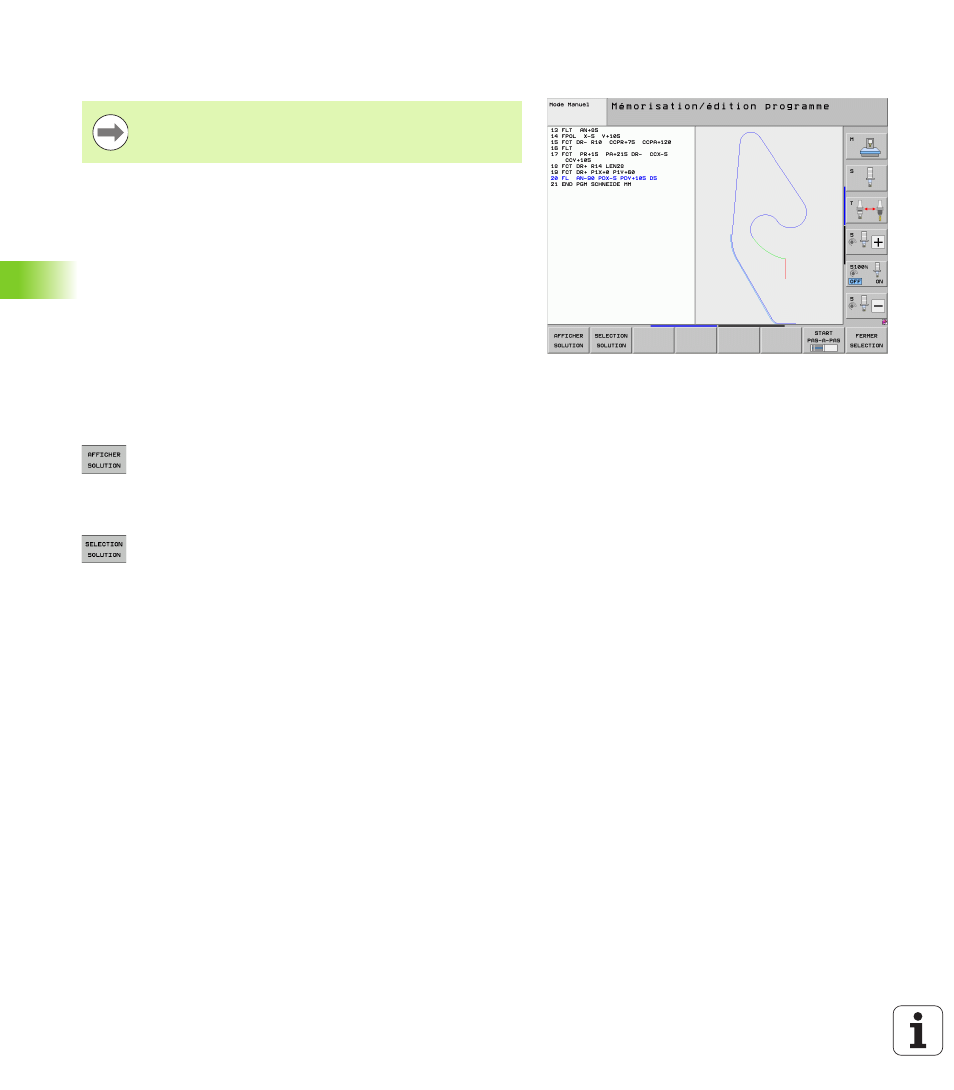

Graphique de programmation FK
Le contour d’une pièce n’est pas clairement défini lorsque les
données des coordonnées sont incomplètes. Dans ce cas, la TNC
affiche à l’aide du graphique FK les différentes solutions parmi
lesquelles vous devez choisir. Le graphique FK représente le contour
de la pièce en plusieurs couleurs:
Lorsque les données permettent d'afficher plusieurs solutions, et que
l'élément de contour est en vert, sélectionnez le contour correct de la
manière suivante:
 Appuyer sur la softkey AFFICHER SOLUTION jusqu'à
ce que l'élément de contour soit affiché
correctement. Utilisez la fonction zoom (2ème barre
de softkeys) si vous ne pouvez pas distinguer les
différentes solutions les unes des autres.
 L'élément de contour affiché correspond au plan: la
softkey SELECTION SOLUTION insère la solution
souhaitée avec la la séquence CN FSELECT n, n
désignant le numéro interne de la solution. Le
numéro de la solution n ne doit pas être directement
modifié par une édition directe, mais par un
redémarrage du test graphique et en appuyant sur la
softkey AFFICHER SOLUTION
Pour pouvoir utiliser le graphique avec la programmation
FK, sélectionnez le partage d'écran PGM + GRAPHISME
(voir „Mémorisation/Edition de programme” à la page 89)
bleu L’élément de contour est clairement défini
vert Les données introduites donnent plusieurs solutions ;
sélectionnez la bonne
rouge Les données introduites ne suffisent pas encore pour
définir l’élément de contour ; introduisez d’autres
données
