372 Programmation: paramètres Q
9.12 Ex
emples de pr
ogr
a
mmation

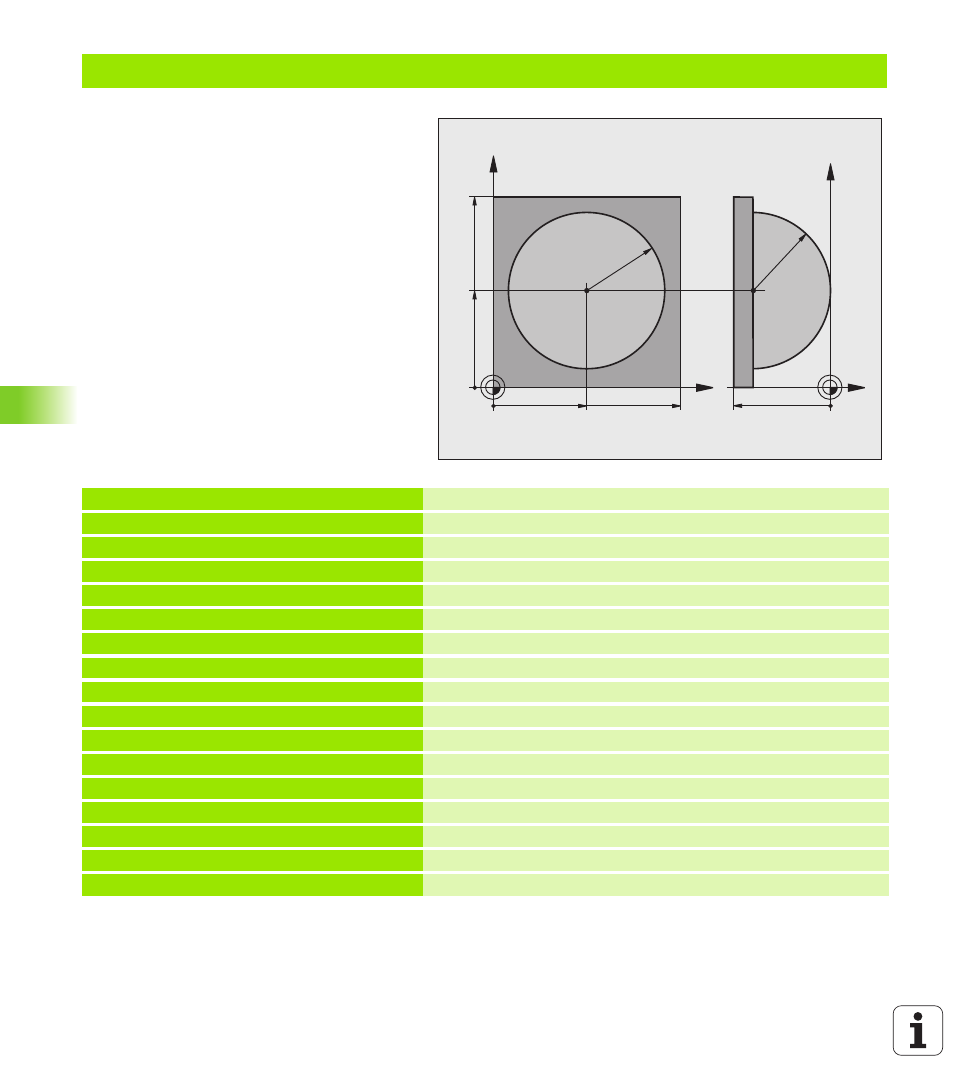

Exemple: sphère convexe avec fraise deux tailles
Déroulement du programme
 Ce programme ne fonctionne qu’avec une fraise
deux tailles
 Le contour de la sphère est constitué de
nombreux petits segments de droite (à définir
avec Q14, plan Z/X). Plus l'incrément angulaire
est petit et plus le contour sera lisse
 Définissez le nombre de coupes sur le contour
avec l'incrément angulaire dans le plan (avec
Q18)
 La sphère est usinée par des coupes 3D de bas
en haut
 Le rayon d'outil est corrigé automatiquement
0 BEGIN PGM SPHERE MM
1 Q1 = +50 Centre de l’axe X
2 Q2 = +50 Centre de l’axe Y
3 Q4 = +90 Angle initial dans l'espace (plan Z/X)
4 Q5 = +0 Angle final dans l'espace (plan Z/X)
5 Q14 = +5 Incrément angulaire dans l'espace
6 Q6 = +45 Rayon de la sphère
7 Q8 = +0 Position de l'angle initial dans le plan X/Y
8 Q9 = +360 Position de l'angle final dans le plan X/Y
9 Q18 = +10 Incrément angulaire dans le plan X/Y pour l'ébauche
10 Q10 = +5 Surépaisseur sur le rayon de la sphère pour l'ébauche
11 Q11 = +2 Distance d'approche pour prépositionnement dans l'axe de broche
12 Q12 = +350 Avance de fraisage
13 BLK FORM 0.1 Z X+0 Y+0 Z-50 Définition de la pièce brute
14 BLK FORM 0.2 X+100 Y+100 Z+0
15 TOOL CALL 1 Z S4000 Appel d'outil
16 L Z+250 R0 FMAX Dégager l'outil
X
Y
50 100
100
Z
Y
-50
R45
50
R45
