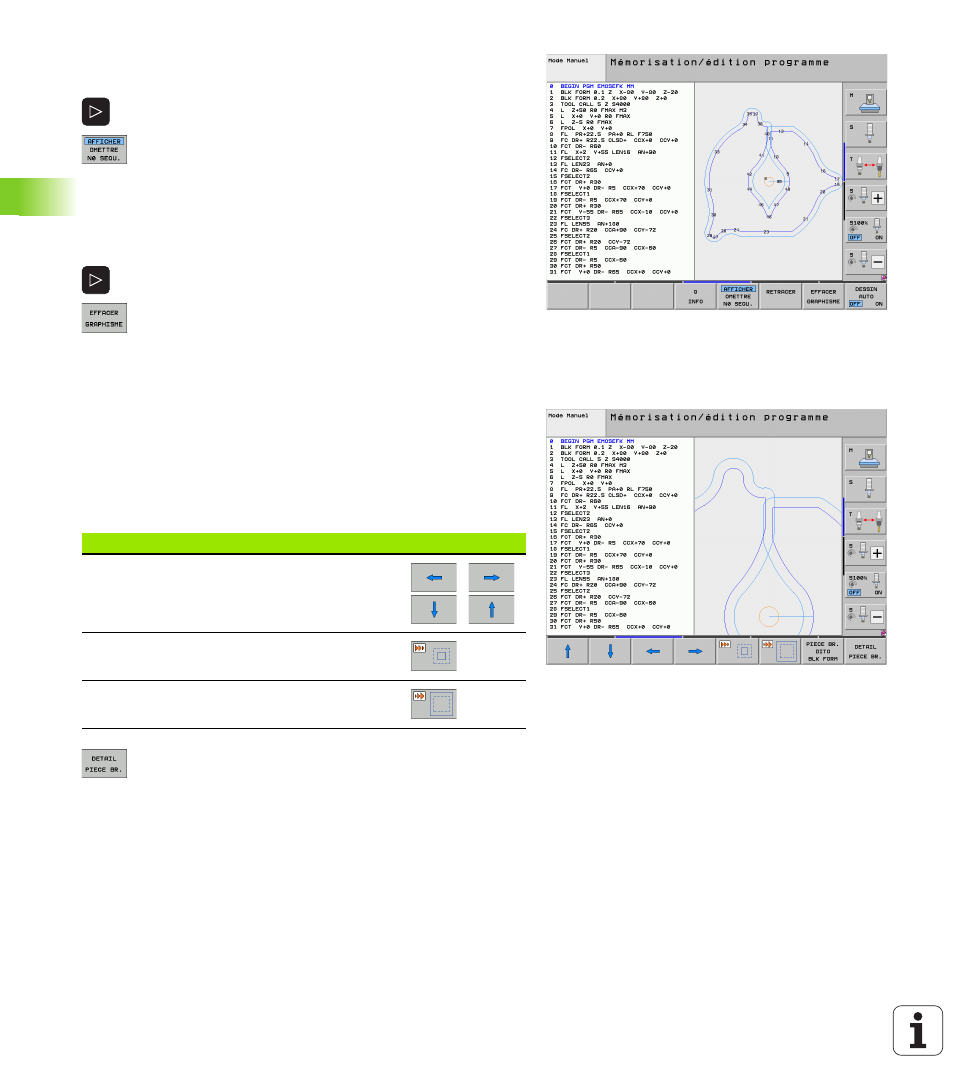

160 Programmation: aides à la programmation
4.4 Gr
aphique de pr
ogr
a
mmation
Afficher ou masquer les numéros de séquence
 Commuter la barre de softkeys: voir figure
 Afficher les numéros de séquence: régler la softkey
AFFICHER OMETTRE NO SEQU. sur AFFICHER
 Masquer les numéros de séquence: régler la softkey
AFFICHER OMETTRE NO SEQU. sur OMETTRE
Effacer le graphique
 Commuter la barre de softkeys: voir figure
 Effacer le graphique: appuyer sur la softkey EFFACER
GRAPHIQUE
Agrandissement ou réduction d'une découpe
Vous pouvez définir vous-même un détail pour le graphique.
Sélectionner le détail avec un cadre pour l’agrandissement ou la
réduction.
 Sélectionner la barre de softkeys pour l’agrandissement/réduction
de la découpe (deuxième barre, voir figure)
Les fonctions suivantes sont disponibles:
 Avec la softkey DETAIL PIECE BRUTE, valider la zone
sélectionnée
La softkey PIECE BR. DITO BLK FORM permet de restaurer la
découpe d'origine.
Fonction Softkey
Afficher le cadre et le décaler. Pour décaler en
continu, maintenir enfoncée la softkey
concernée
Réduire le cadre – pour réduire, maintenir la
softkey enfoncée
Agrandir le cadre – pour agrandir en continu,
maintenir la softkey enfoncée
