276 Programmation: importation de données d'un fichier DXF
7.
1 T
rait
e
ment des fic
h
iers DXF (option de logiciel)

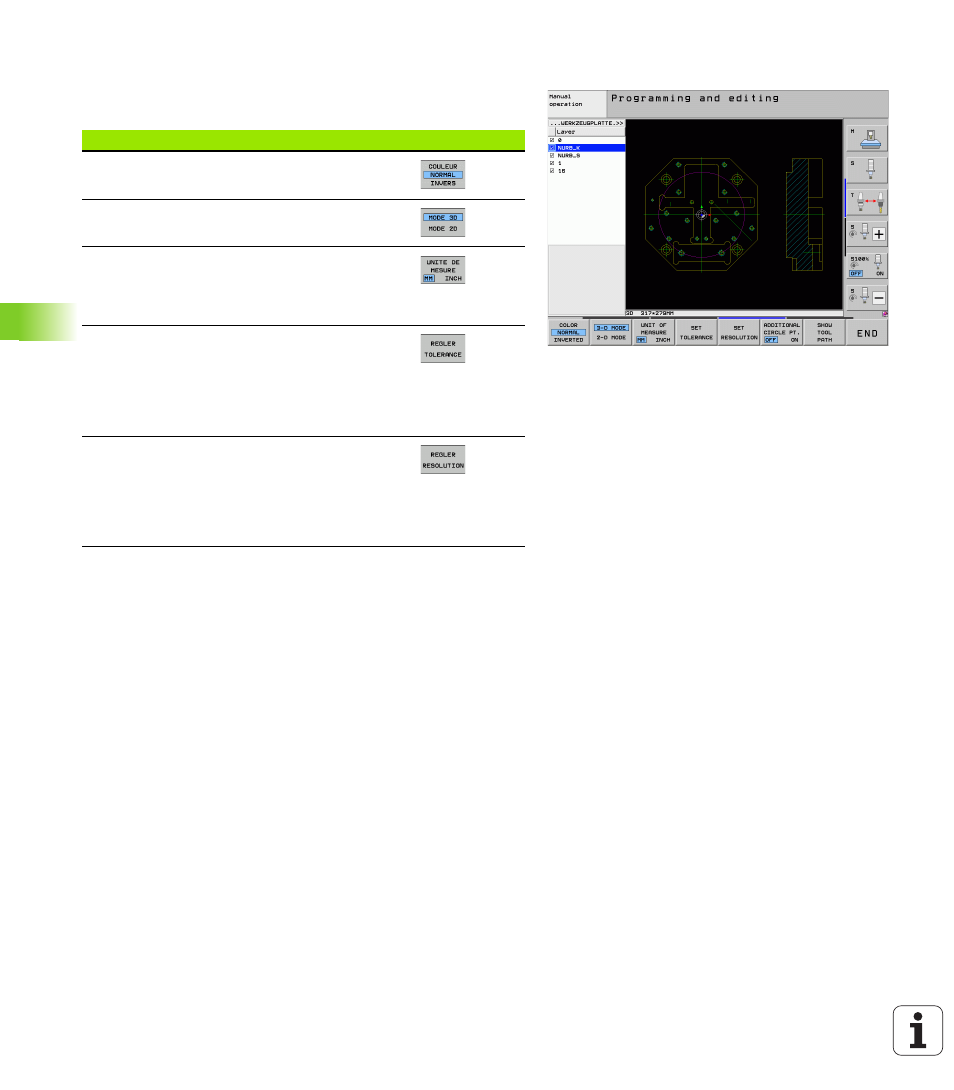

Configurations par défaut
La troisième barre de softkeys offre diverses possibilités de
configuration:
Configuration Softkey
COULEUR NORMAL/INVERS: commutation des
couleurs
MODE 3D/MODE 2D: commutation entre les
modes 2D et 3D
UNITÉ DE MESURE MM/INCH: configurer l'unité
de mesure du fichier DXF. La TNC délivre
également le programme de contour avec cette
unité de mesure
Régler la tolérance: la tolérance définit la distance
entre deux éléments de contour voisins. Cette
tolérance vous permet de compenser des
imprécisions générées lors de la création du
dessin. La configuration par défaut dépend de la
taille du fichier DXF en entier
Régler la résolution: la résolution définit le
nombre de chiffres après la virgule que la TNC
doit utiliser pour générer le programme de
contour. Par défaut: 4 chiffres après la virgule
(correspondant à une résolution de 0,1 µm avec
unité de mesure en MM active)
