HEIDENHAIN iTNC 530
505
12.3 F
raisag
e
incliné dans le plan incliné
12.3 Fraisage incliné dans le plan
incliné
Fonction
En liaison avec les nouvelles fonctions PLANE et avec M128, vous
pouvez réaliser un fraisage incliné dans un plan d'usinage incliné.
Pour cela, vous disposez de deux définitions possibles:
Fraisage incliné par déplacement incrémental d'un axe rotatif
Fraisage incliné au moyen de vecteurs normaux

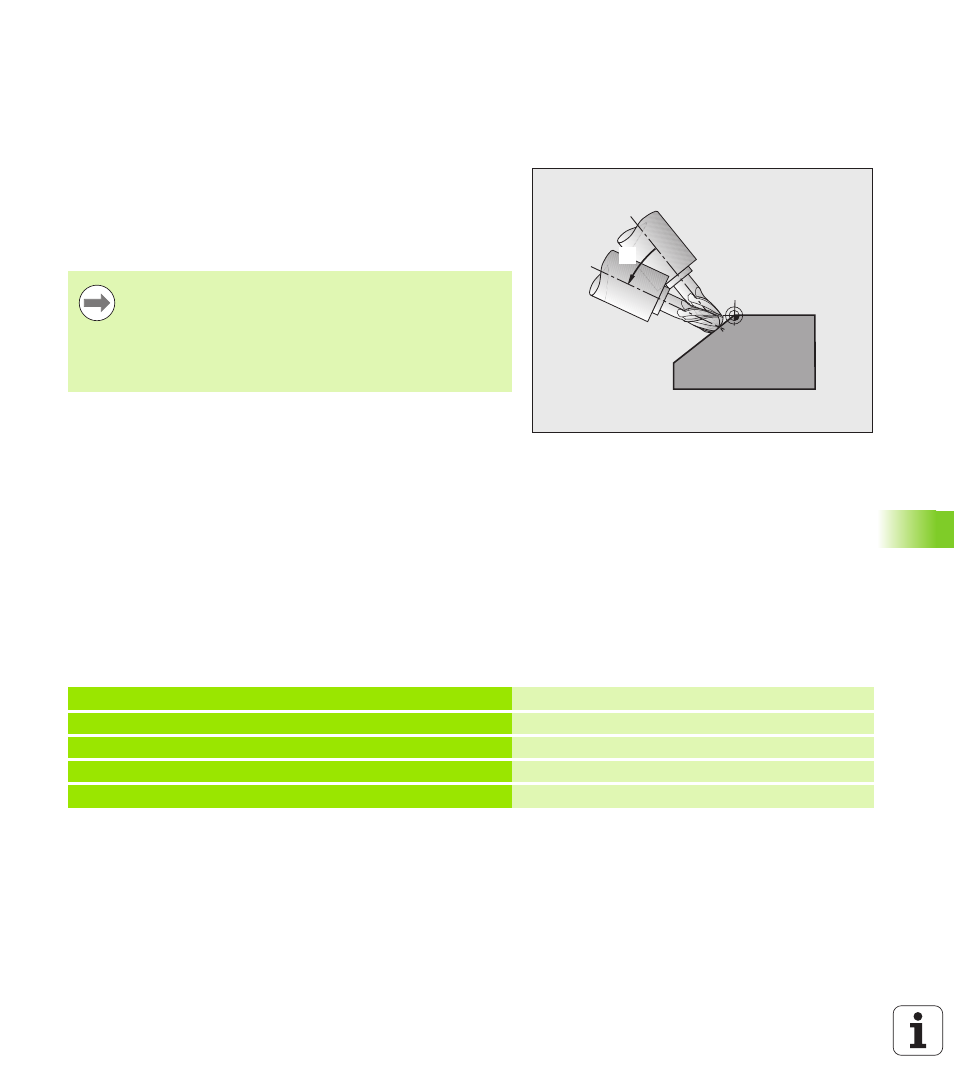

Fraisage incliné par déplacement incrémental
d'un axe rotatif
Dégager l'outil
Activer M128
Définir une fonction PLANE au choix. Tenir compte du
comportement de positionnement
Au moyen d'une séquence linéaire, se déplacer en incrémental à
l'angle d'inclinaison souhaité dans l'axe correspondant
Exemple de séquences CN:
IB
Le fraisage incliné dans le plan incliné ne fonctionne
qu'avec des fraises hémisphériques.
Sur les têtes/tables pivotantes à 45°, vous pouvez
également définir l'angle d'inclinaison comme angle dans
l'espace. Utilisez pour cela FONCTION TCPM (voir
„FONCTION TCPM (option logicielle 2)” à la page 507).
...
12 L Z+50 R0 FMAX M128
Positionnement à hauteur de sécurité, activer M128
13 PLANE SPATIAL SPA+0 SPB-45 SPC+0 MOVE DIST50 F1000
Définir la fonction PLANE et l'activer
14 L IB-17 F1000
Régler l'angle d'inclinaison
...
Définir l'usinage dans le plan incliné
