12.2 La fonction PLANE: Inclinaison
du plan d'usinage (option de
logiciel 1)
Introduction
Avec la fonction PLANE (de l'anglais plane = plan), vous disposez d'une
fonction performante permettant de définir de diverses manières des
plans d'usinage inclinés.
Toutes les fonctions PLANE disponibles dans la TNC décrivent le plan
d'usinage souhaité indépendamment des axes rotatifs réellement
présents sur votre machine. Vous disposez des possibilités suivantes:
Les fonctions d'inclinaison du plan d'usinage doivent être
validées par le constructeur de votre machine!
Toutes les fonctions PLANE, à l'exception de PLANE AXIAL
ne peuvent être utilisées qu'avec l'axe d'outil Z.
Vous ne pouvez utiliser la fonction PLANE que sur les
machines qui ont au moins deux axes rotatifs (table ou/et
tête). Exception: vous pouvez également utiliser la
fonction PLANE AXIAL si un seul axe rotatif est présent ou
actif sur votre machine.

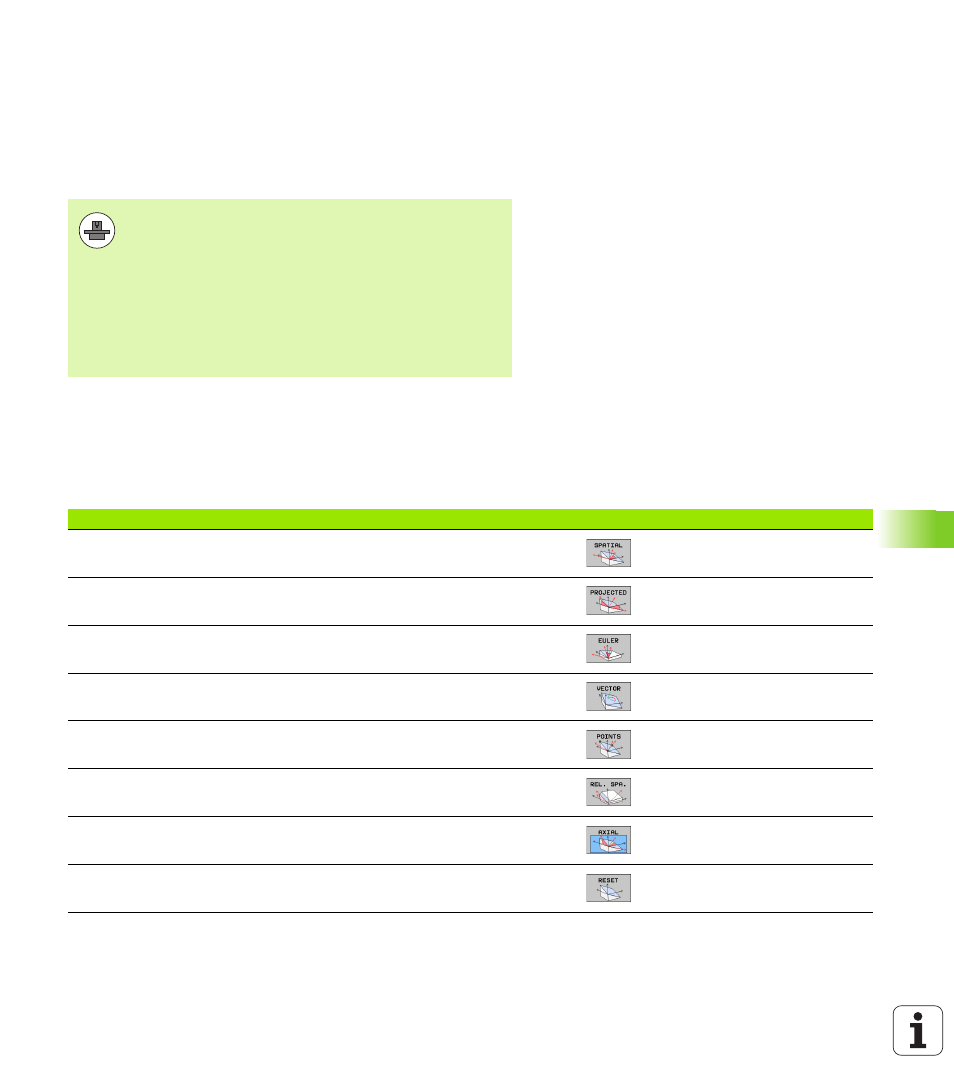

Fonction
Paramètres nécessaires
Softkey
Page
SPATIAL
Trois angles dans l'espace SPA, SPB, SPC Page 487
PROJETÉ
Deux angles de projection PROPR et PROMIN ainsi
qu'un angle de rotation ROT
EULER
Trois angles d'Euler Précession (EULPR), Nutation
(EULNU) et Rotation propre (EULROT),
VECTEUR
Vecteur normal pour définition du plan et vecteur de
base pour définition du sens de l'axe X incliné
POINTS
Coordonnées de trois points quelconques du plan à
incliner
RELATIF
Un seul angle dans l'espace, en incrémental
AXIAL
Jusqu'à trois angles d'axes absolus ou
incrémentaux A, B, C
RESET
Annuler la fonction PLANE
