HEIDENHAIN iTNC 530 223
6.2 Pr
incipes de base des f
onctions de cont
our
nag
e

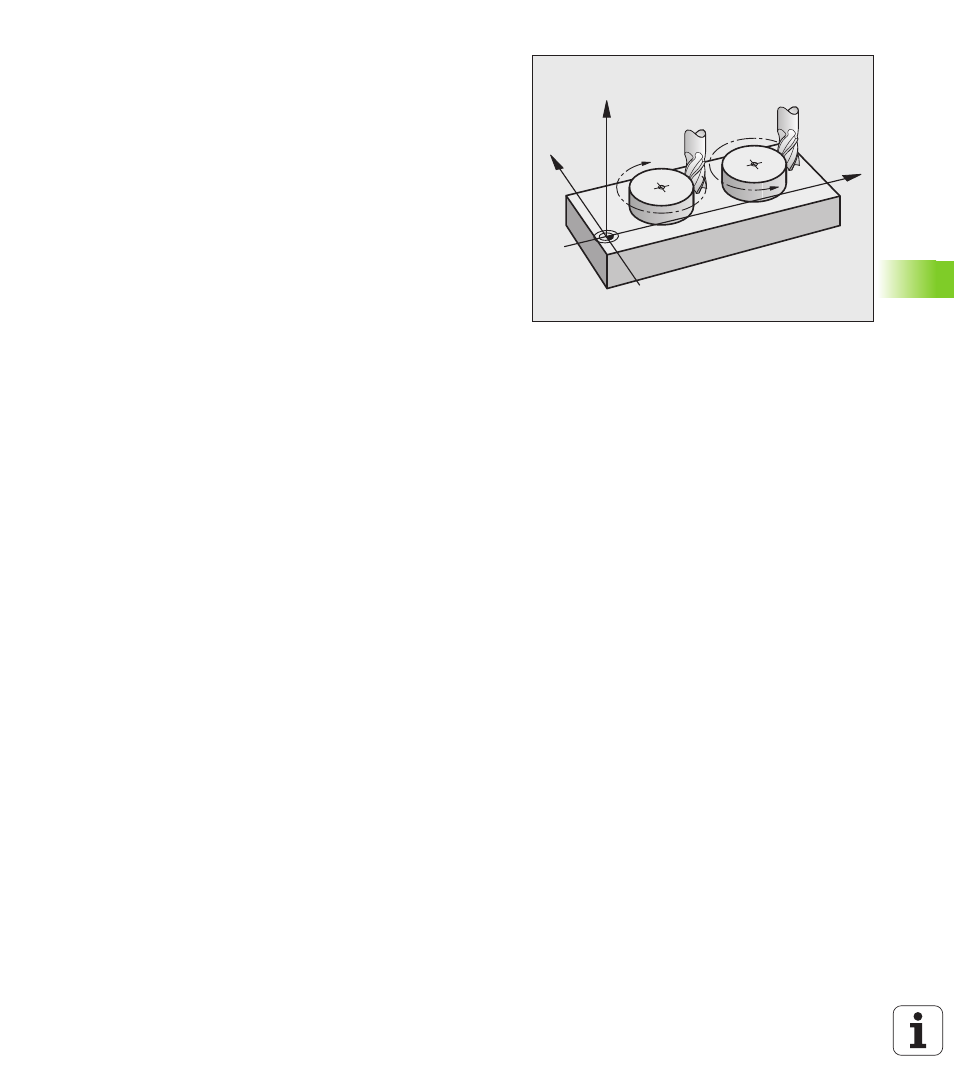

Sens de rotation DR lors de déplacements circulaires
Pour les déplacements circulaires sans transition tangentielle à
d'autres éléments du contour, introduisez le sens de rotation de la
manière suivante:
Rotation sens horaire: DR-
Rotation sens anti-horaire: DR+
Correction de rayon
La correction de rayon doit être programmée dans la séquence qui
accoste le premier élément du contour. Une correction de rayon ne
doit pas être activée dans une séquence de trajectoire circulaire.
Programmez la correction dans une séquence linéaire précédente (voir
„Contournages - Coordonnées cartésiennes”, page 233) ou dans une
séquence d'approche (séq. APPR, voir „Approche et sortie du
contour”, page 225).
Prépositionnement
Au début d’un programme d’usinage, prépositionnez l’outil pour éviter
que l’outil et la pièce ne soient endommagés.
CC
CC
DR–
DR+
X
Z
Y
