HEIDENHAIN iTNC 530 251
6.5 Cont
our
n
ag
es – Coor
données polair
es
Programmer une trajectoire hélicoïdale
 Angle polaire : introduire l'angle total parcouru par
l'outil sur l'hélice. Après avoir introduit l'angle,
sélectionnez l'axe d'outil à l'aide d'une touche de
sélection d'axe.
 Introduire la coordonnée de la hauteur de l'hélice en
incrémental
 Sens de rotation DR
Trajectoire hélicoïdale sens horaire: DR–
Trajectoire hélicoïdale sens anti-horaire: DR+
 Introduire la correction de rayon en fonction du
tableau

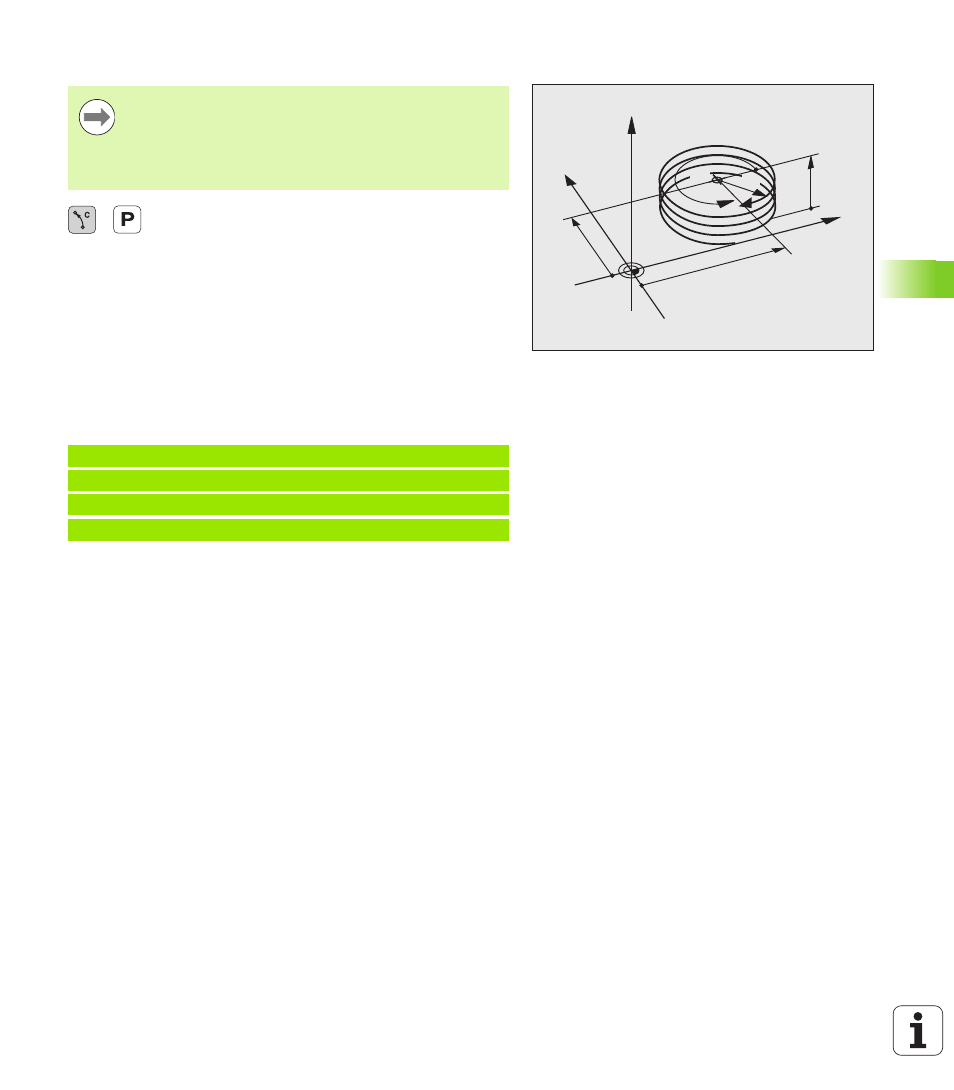

Exemple de séquences CN: filetage M6 x 1 mm avec 4 rotations
Y
X
Z
25
40
5
270°
R3
CC
Introduisez le sens de rotation et l'angle total incrémental
IPA
avec le même signe; dans le cas contraire, l'outil
pourrait se déplacer sur une trajectoire incorrecte.
Pour l'angle total IPA, une valeur comprise entre
-99 999,9999° et +99 999,9999° est possible.
12 CC X+40 Y+25
13 L Z+0 F100 M3
14 LP PR+3 PA+270 RL F50
15 CP IPA-1440 IZ+5 DR-
