598 Mode manuel et réglages
14.8 Initialisation du point d'or
igine a
v
e
c palpeur
14.8 Initialisation du point d'origine
avec palpeur
Résumé
Avec les softkeys suivantes, vous sélectionnez les fonctions
destinées à initialiser le point d'origine de la pièce dégauchie:

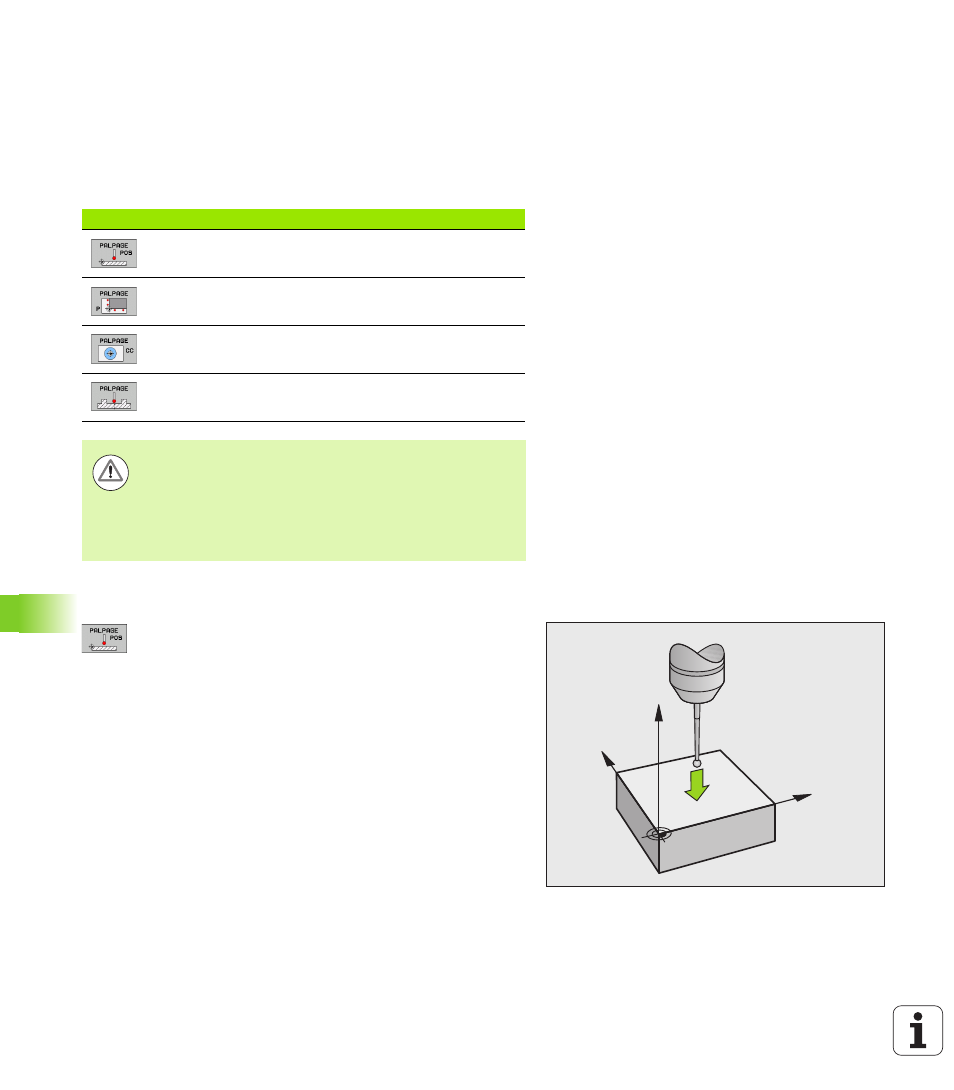

Initialisation du point d'origine sur un axe au choix
 Sélectionner la fonction de palpage: appuyer sur la
softkey PALPAGE POS
 Positionner le palpeur à proximité du point de palpage
 Sélectionner en même temps la direction de palpage
et l'axe dont le point d'origine doit être initialisé, p. ex.
palpage de Z dans le sens Z–: sélectionner par softkey
 Palpage: appuyer sur la touche Marche CN
 Point d'origine : introduire la coordonnée nominale,
valider avec la softkey INITIAL. POINT D'ORIGINE ou
écrire la valeur dans un tableau (Voir „Ecrire les
valeurs de mesure des cycles palpeurs dans un
tableau de points-zéro”, page 586 ou Voir
„Enregistrer les valeurs mesurées avec les cycles
palpeurs dans le tableau des points d'origine”, page
587 ou Voir „Enregistrer les valeurs de mesure dans
le tableau des points d'origine des palettes”, page
588)
 Quitter la fonction de palpage: appuyer sur la touche
END
Softkey Fonction Page
Initialiser le point d'origine sur un axe
donné avec Page 598
Initialisation d'un coin comme point
d'origine Page 599
Initialisation du centre de cercle
comme point d'origine Page 600
Axe central comme point d'origine Page 602
Attention, risque de collision!
Notez que lors d'un décalage actif du point-zéro, la valeur
palpée se réfère toujours au point d'origine actif (ou au
dernier point d'origine initialisé en mode Manuel) bien que
l'affichage de position tienne compte du décalage du
point-zéro.
Y
X
Z
