198 Programmation: Outils
5.2 Données d'outils

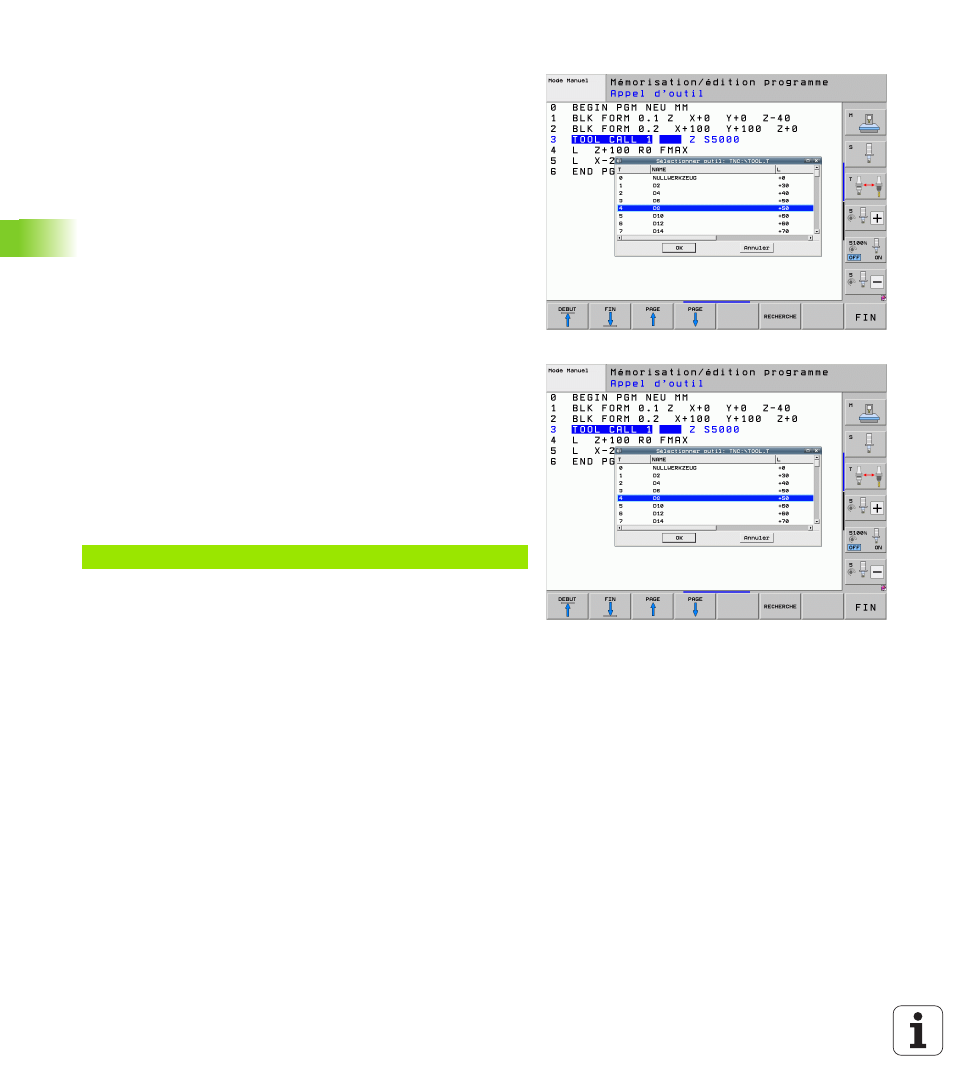

Editer les données d'outils dans la fenêtre de sélection
Dans la fenêtre auxiliaire de sélection d'outil, vous pouvez également
éditer les données d'outils affichées:
 A l'aide des touches fléchées, sélectionner la ligne, puis la colonne
contenant la valeur à éditer: le cadre bleu clair désigne le champ à
éditer
 Positionner la softkey EDITER sur ON, introduire la valeur souhaitée
et valider avec la touche ENT
 Si nécessaire, sélectionner d'autres colonnes et recommencer la
procédure précédente
 Valider l'outil sélectionné dans le programme avec la touche ENT
Rechercher les outils d'après leur nom dans la fenêtre de
sélection
Dans la fenêtre auxiliaire de sélection d'outil, vous pouvez rechercher
les outils d'après leur nom:
 Appuyer sur la softkey RECHERCHE
 Introduire le nom d'outil souhaité et confirmer avec la touche ENT:
la TNC affiche en surbrillance la ligne suivante sur laquelle le nom de
l'outil recherché apparaît.
Exemple: appel d'outil
L'outil numéro 5 est appelé dans l'axe d’outil Z avec une vitesse de
rotation broche de 2500 tours/min et une avance de 350 mm/min.
La surépaisseur pour la longueur d'outil et le rayon d'outil 2 est de
0,2 mm et 0,05 mm, la surépaisseur négative du rayon d'outil est de
1 mm.
Le D devant L et R correspond à la valeur Delta.
Présélection dans les tableaux d’outils
Quand vous utilisez des tableaux d'outils, vous sélectionnez avec une
séquence TOOL DEF l'outil suivant qui doit être utilisé. Pour cela, vous
introduisez le numéro de l'outil, ou un paramètre Q, ou encore un nom
d'outil entre guillemets.
20 TOOL CALL 5.2 Z S2500 F350 DL+0,2 DR-1 DR2+0,05
