552 Programmation: Gestion des palettes
13.2 Mode de f
o
nctionnement palet
te a
v
e
c usinag
e or
ienté v
e
rs l'outil

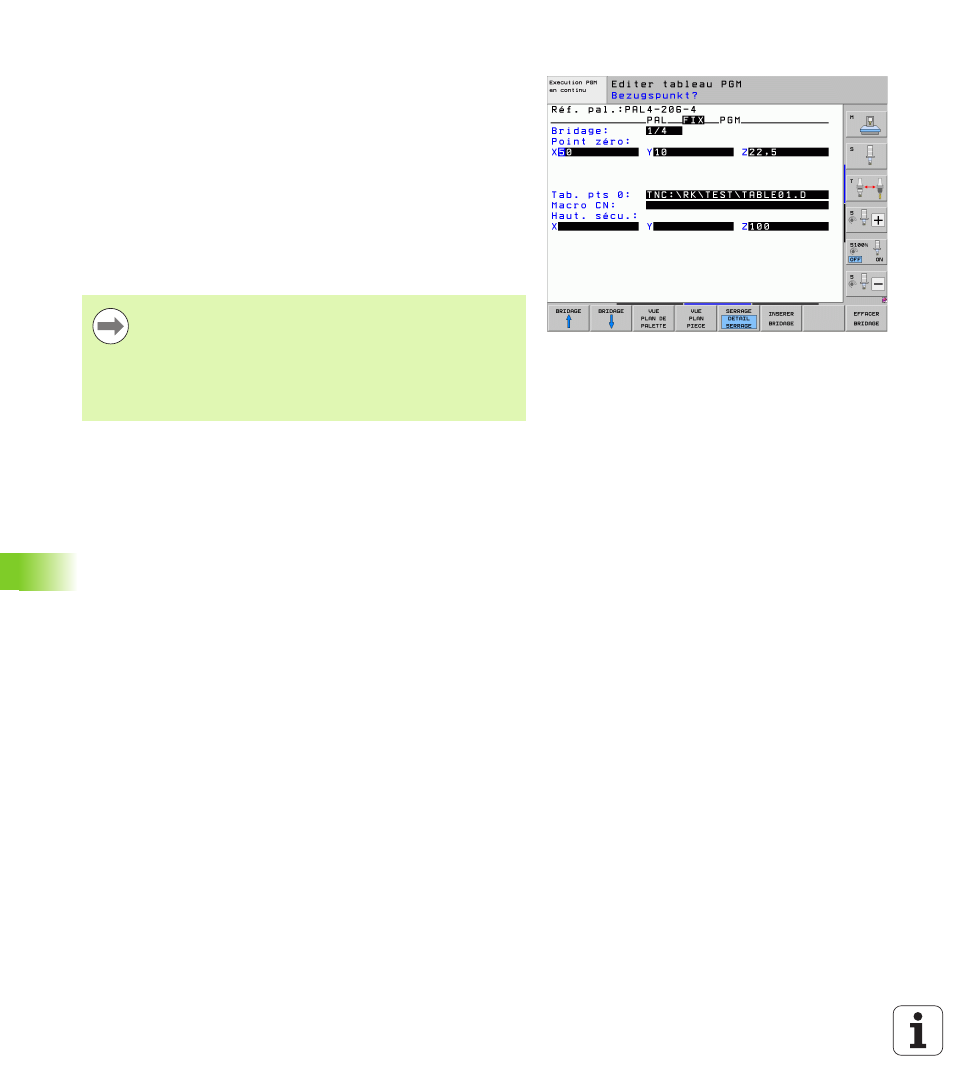

Réglage des détails dans le plan de bridage
 Bridage : la commande affiche le numéro du bridage. Elle affiche en
outre le nombre de bridages à l'intérieur de ce plan, après la barre
oblique
 Point zéro : introduire le point zéro pour le bridage
 Tab. pts. 0 : indiquer le nom et le chemin d'accès du tableau de
points zéro valable pour l'usinage de la pièce. L'introduction est
validée dans le plan de la pièce.
 Macro CN : pour l'usinage en mode orienté outil, c'est la macro
TCTOOLMODE et non la macro de changement d'outil normale qui
est exécutée.
 Haut. sécu. (option): position de sécurité des différents axes se
référant au bridage
Pour les axes, on peut indiquer des positions de sécurité
qui peuvent être lues à partir de macros CN avec
SYSREAD FN18 ID510 NR 6. SYSREAD FN18 ID510 NR 5
permet de déterminer si une valeur a été programmée
dans la colonne. Les positions indiquées ne sont abordées
que si ces valeurs sont lues dans les macros CN et
programmées de manière adéquate
