454 Programmation: fonctions spéciales
1
1
.9 Filtr
e
r les cont
ours (f
onction
FCL 2)

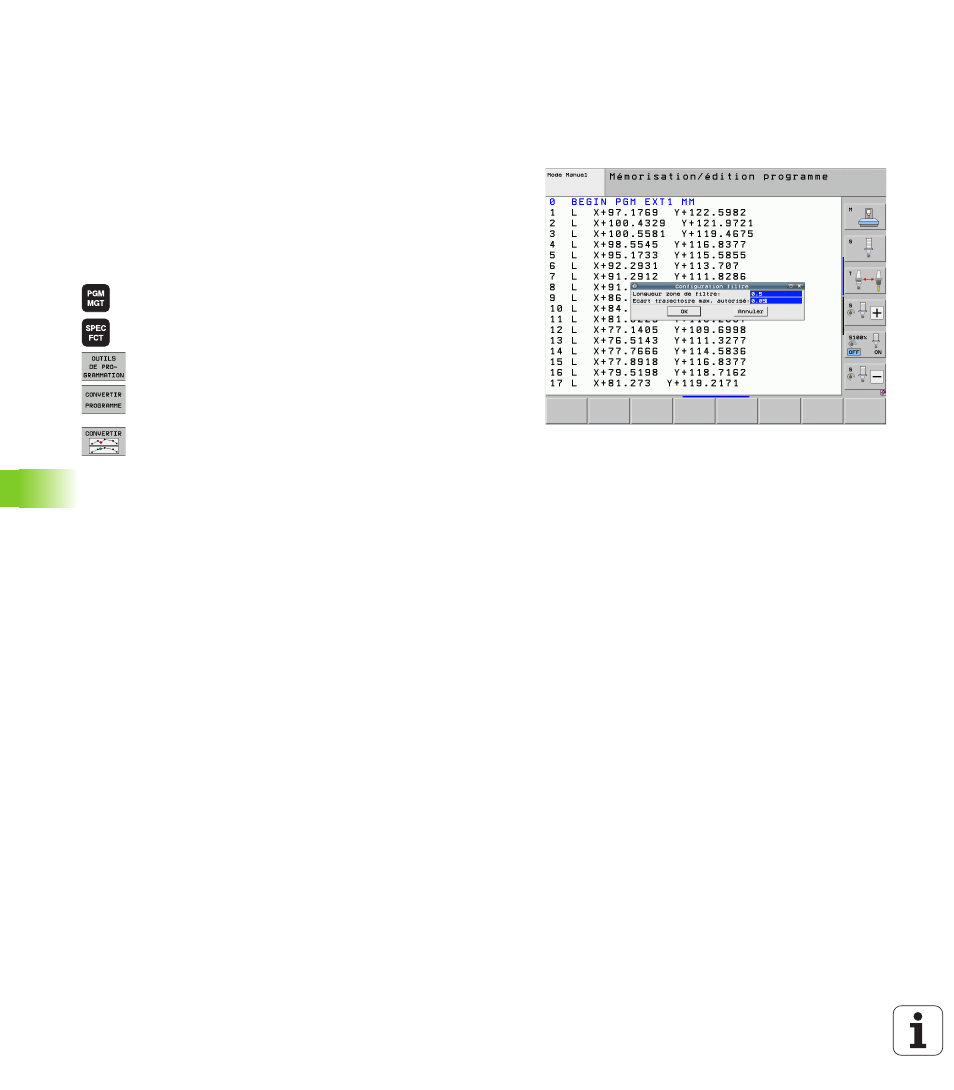

11.9 Filtrer les contours
(fonction FCL 2)
Fonction
Cette fonction permet de filtrer les contours créés en programmation
automatique avec uniquement des séquences linéaires. Le filtre lisse
le contour et permet généralement d'obtenir un usinage plus rapide et
avec moins d'à-coups.
A partir du programme d'origine – et une fois le filtrage configuré – la
TNC génère un programme séparé contenant le contour filtré.
 Sélectionner le programme que vous souhaitez filtrer
 Sélectionner les fonctions spéciales
 Sélectionner les outils de programmation
 Sélectionner la barre de softkeys ou figurent les
fonctions de conversion de programmes
 Sélectionner la fonction de filtrage: la TNC affiche une
fenêtre auxiliaire pour définir les paramètres de
filtrage
 Introduire la longueur de la zone de filtre en mm (PGM
en inch: pouces). A partir du point concerné, la zone
de filtre définit la longueur réelle sur le contour
(devant et derrière le point) à l'intérieur de laquelle la
TNC doit filtrer les points, valider avec la touche ENT
 Introduire l'écart de trajectoire max. autorisé (PGM en
inch: pouces). Le contour filtré ne doit pas excéder
cette tolérance par rapport au contour d'origine,
valider avec ENT
