HEIDENHAIN iTNC 530 285
7.
1 T
rait
e
ment des fic
h
iers DXF (option de logiciel)

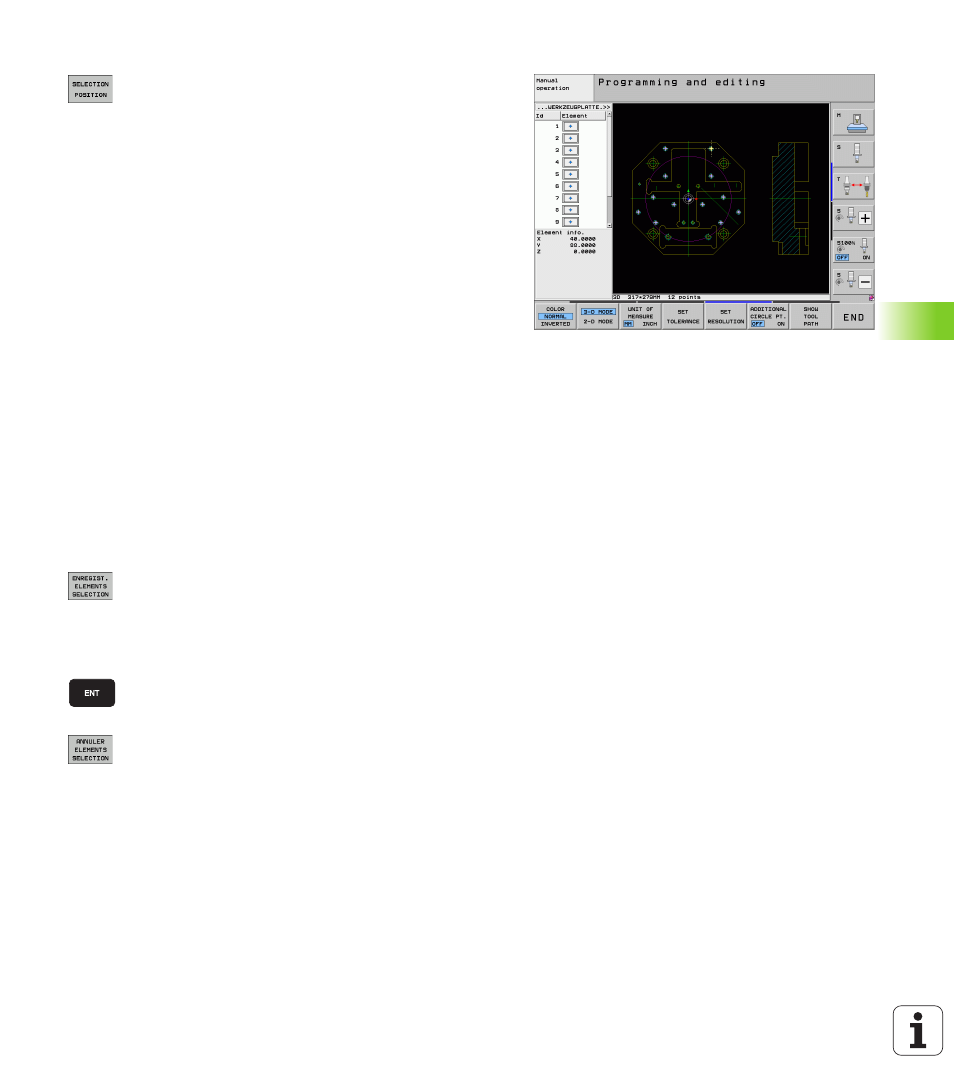

Sélection individuelle
 Choisir le mode de sélection de la position d'usinage:
la TNC masque les couches affichées dans la fenêtre
de gauche et active la fenêtre de droite pour la
sélection de la position
 Pour sélectionner une position d’usinage: avec la
touche gauche de la souris, cliquer sur l'élément
souhaité: la TNC affiche avec des étoiles les positions
d’usinage sélectionnables situés sur l'élément.
Cliquer sur l'une des étoiles: la TNC valide la position
sélectionnée dans la fenêtre de gauche (affichage
d'un symbole en forme de point). Si vous cliquez sur
un cercle, la TNC valide le centre du cercle
directement comme position d'usinage
 Si nécessaire, vous pouvez désactiver la sélection
d'éléments marqués; pour cela, cliquez à nouveau sur
l'élément dans la fenêtre de droite tout en maintenant
actionnée la touche CTRL (cliquer à l'intérieur de la
marque)
 Si vous souhaitez définir une intersection de deux
éléments comme position d’usinage, cliquez sur le
premier élément avec la touche gauche de la souris:
la TNC affiche avec des étoiles les positions
possibles.
 Avec la touche gauche de la souris, cliquer sur le
deuxième élément (droite, cercle entier ou arc de
cercle): la TNC valide le point d'intersection des
éléments dans la fenêtre de gauche (affichage d'un
symbole en forme de point)
 Mémoriser les positions d'usinage sélectionnées
dans un fichier de points: la TNC ouvre une fenêtre
auxiliaire où vous pouvez introduire un nom de fichier
au choix. Par défaut: nom du fichier DXF. Si le nom du
fichier DXF contient des trémas ou espaces, la TNC
remplace ces caractères par un tiret bas
 Valider la saisie: la TNC enregistre le programme de
contour dans le même répertoire que celui où se
trouve le fichier DXF
 Pour sélectionner d'autres positions d'usinage et les
enregistrer dans un autre fichier: appuyer sur la
softkey ANNULER ÉLÉMENTS SÉLECTION et
effectuer la sélection comme décrit précédemment
