422 Programmation: fonctions spéciales
1
1
.4 Gestion des por
te
-outils (option logiciel DCM)

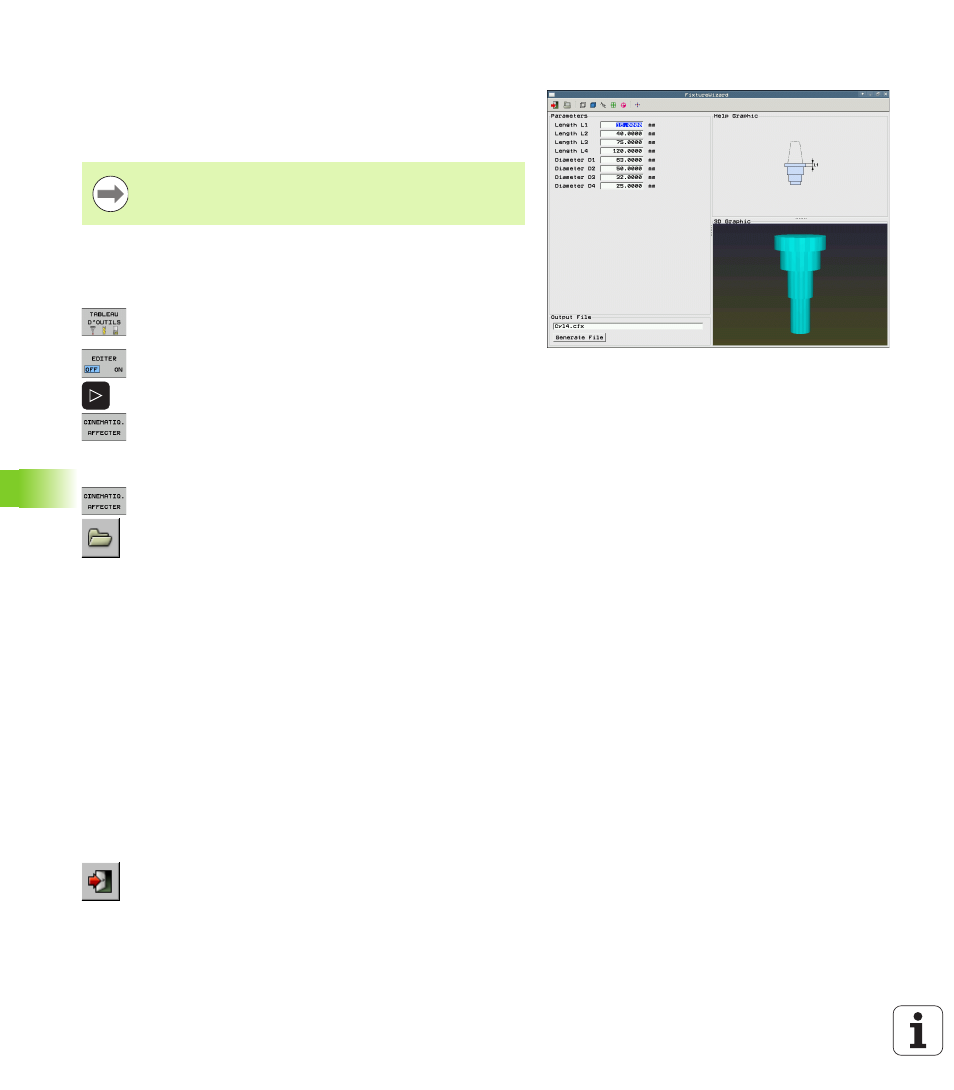

Paramétrer les porte-outils: ToolHolderWizard
L'outil FixtureWizard vous permet, à partir d'un modèle de porte-outil,
de créer un porte-outil avec des dimensions précises. HEIDENHAIN
propose des modèles. Des modèles de porte-outils vous sont
éventuellement fournis par le constructeur de votre machine.
Pour affecter un outil à une cinématique de porte-outil, procédez de la
manière suivante:
 Sélectionner un mode machine au choix
 Sélectionner le tableau d'outils: appuyer sur la softkey
TABLEAU D'OUTILS
 Mettre la softkey EDITER sur „ON“
 Choisir la dernière barre de softkey
 Afficher la liste des cinématiques disponibles: la TNC
affiche toutes les cinématiques des porte-outils
(fichiers .TAB) et toutes les cinématiques de porte-
outils paramétrées par vous-même (fichiers .CFX)
 Appeler ToolHolderWizard
 Sélectionner le modèle de porte-outil: la TNC ouvre la
boîte de dialogue pour sélectionner un modèle de
porte-outil (fichiers avec l'extension CFT)
 Avec la souris, sélectionner le modèle de porte-outil
que vous voulez paramétrer, validez avec la touche
Ouvrir
 Introduire tous les paramètres présents dans la
fenêtre de gauche, déplacer le curseur sur le champ
suivant en utilisant les touches fléchées. Lorsque les
valeurs ont été introduites, la TNC actualise la vue 3D
du porte-outil dans la fenêtre en bas à droite. Si elle
est disponible, la TNC affiche dans le fenêtre en haut
à droite une figure d'aide. Celle-ci représente
graphiquement les paramètres à introduire
 Introduire le nom du porte-outil paramétré dans le
champ de saisie Fichier généré et valider avec le
bouton Générer fichier. L'extension du fichier (CFX
pour les éléments de serrage paramétrés) n'est pas
nécessaire.
 Fermer ToolHolderWizard
Utiliser ToolHolderWizard
L'utilisation de ToolHolderWizard est identique à celle de
FixtureWizards: (voir „Utiliser FixtureWizard” à la page 413).
Avant de lancer ToolHolderWizard, vous devez avoir copié
sur la TNC le modèle de porte-outil à paramétrer!
