Programmation: Outils
5.2 Données d'outils
Cinématique du porte-outils
Dans le tableau d'outils TOOL.T, vous pouvez si nécessaire attribuer à
chaque outil une cinématique supplémentaire de porte-outils dans la
colonne KINEMATIC. Dans le cas le plus simple, cette cinématique de
porte-outils peut simuler le cône pour pouvoir en tenir compte lors du
contrôle dynamique anti-collision. Vous pouvez également utiliser
cette fonction pour intégrer facilement les têtes à renvoi d'angle dans
la cinématique de la machine.

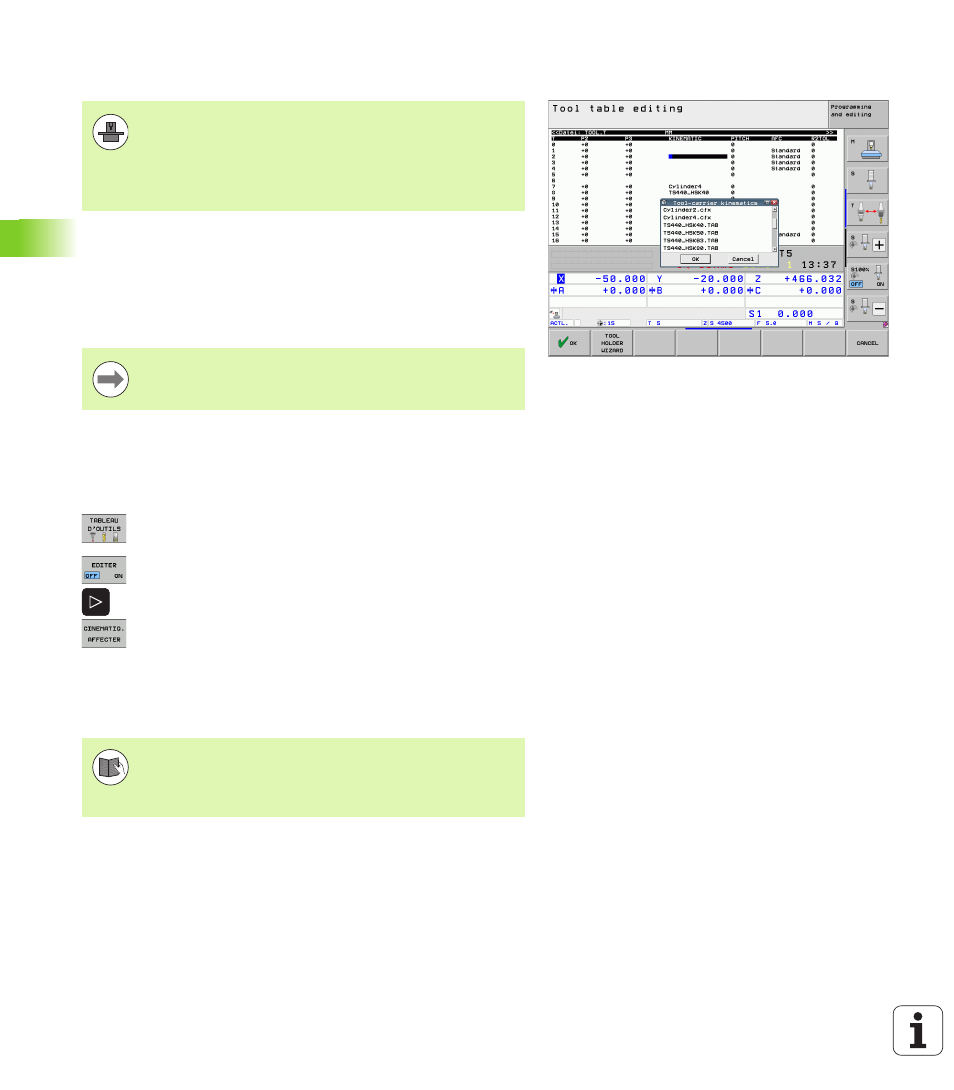

Attribuer une cinématique de porte-outil
Pour affecter un outil à une cinématique de porte-outil, procédez de la
manière suivante:
Sélectionner un mode machine au choix
Sélectionner le tableau d'outils: appuyer sur la softkey
TABLEAU D'OUTILS
Mettre la softkey EDITER sur „ON“
Choisir la dernière barre de softkey
Afficher la liste des cinématiques disponibles: la TNC
affiche toutes les cinématiques des porte-outils
(fichiers .TAB) et toutes les cinématiques de porte-
outils paramétrées par vous-même (fichiers .CFX)
Sélectionner la cinématique souhaitée avec les
touches fléchées et valider avec la touche ENT
Pour pouvoir tenir compte de la cinématique du porte-
outils, la TNC doit être adaptée par le constructeur de
votre machine. En particulier, le constructeur de la
machine doit mettre à disposition les cinématiques des
porte-outils correspondantes ou celles qui sont
paramétrables. Consultez le manuel de la machine!
HEIDENHAIN propose des cinématiques de porte-outils
pour les palpeurs HEIDENHAIN. En cas de besoin,
adressez vous à HEIDENHAIN.
Attention aux indications concernant la gestion des porte-
outils en rapport avec le contrôle dynamique anticollision
DCM:(voir „Gestion des porte-outils (option logiciel DCM)”
à la page 421)
