HEIDENHAIN iTNC 530 (34049x-08) - Manuel (Page 379)

HEIDENHAIN iTNC 530 379
1
0
.3 F
onctions auxiliair
es en r
a
ppor
t a
v
ec les coor
données
Comportement avec M92 – Point de référence machine
Si les coordonnées des séquences de positionnement doivent se
référer au point de référence machine, introduisez alors M92 dans ces
séquences.
Effet
M91 et M92 ne sont actives que dans les séquences de programme
où elles sont programmées.
M91 et M92 sont actives en début de séquence.
Point d'origine pièce
Si les coordonnées doivent toujours se référer au point zéro machine,
il est possible d'empêcher l'initialisation du point d'origine d'un ou de
plusieurs axes.
Si l'initialisation du point d'origine est bloquée sur tous les axes, la TNC
n'affiche plus la softkey INITIAL. POINT DE REFERENCE en mode
Manuel.

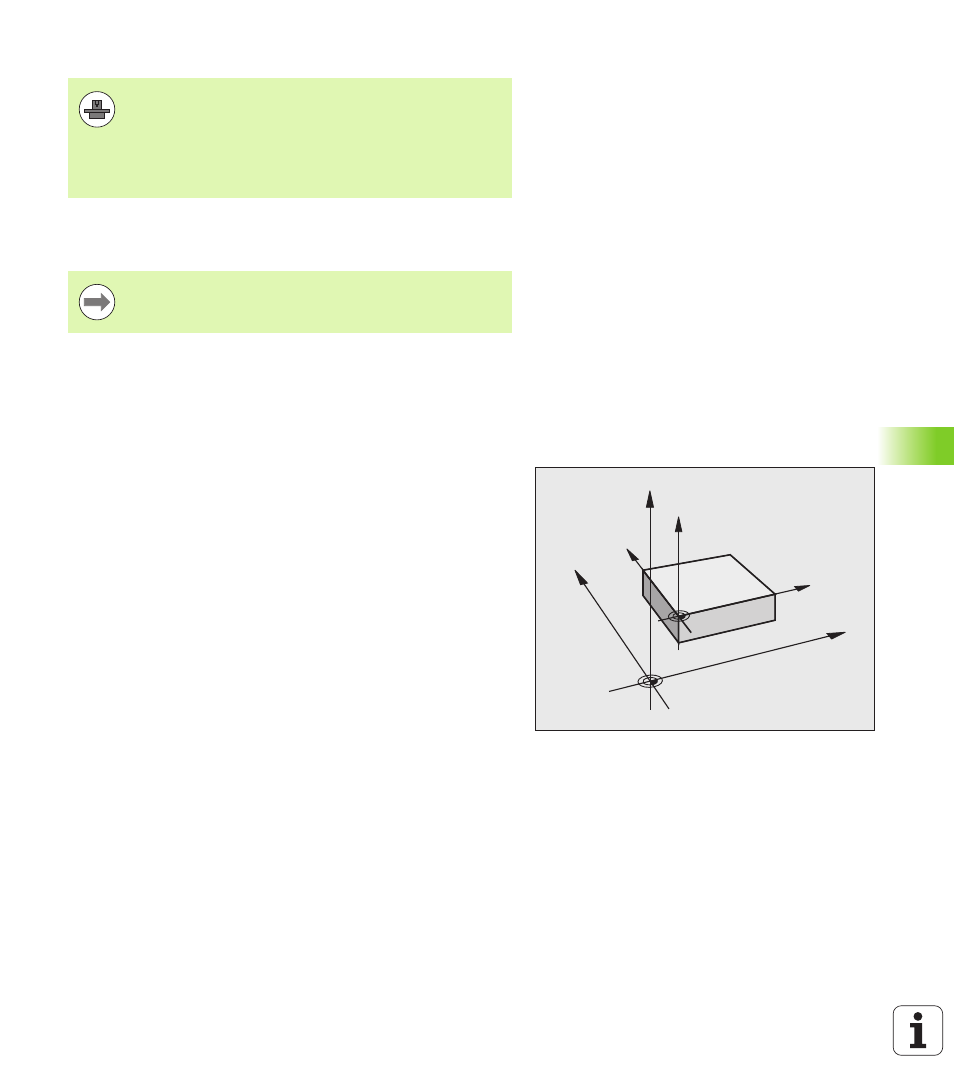

La figure montre le système de coordonnées avec le point zéro
machine et le point zéro pièce.
M91/M92 en mode Test de programme
Si vous souhaitez également simuler graphiquement des
déplacements M91/M92, vous devez activer la surveillance de la zone
de travail et faire afficher la pièce brute se référant au point d'origine
initialisé, Voir „Visualiser la pièce brute dans la zone d'usinage”, page
677.
Outre le point zéro machine, le constructeur de la machine
peut définir une autre position machine (point de référence
machine).
Pour chaque axe, le constructeur de la machine définit la
distance entre le point de référence machine et le point
zéro machine (voir le manuel de la machine).
Même avec les fonctions M91 ou M92, la TNC applique
correctement la correction de rayon. Toutefois, dans ce
cas, la longueur d'outil n'est pas prise en compte.
Z
X
Y
Z
Y
X
M
