HEIDENHAIN iTNC 530 507
12.4 FONCTION TCPM (option
logicielle 2)
12.4 FONCTION TCPM
(option logicielle 2)

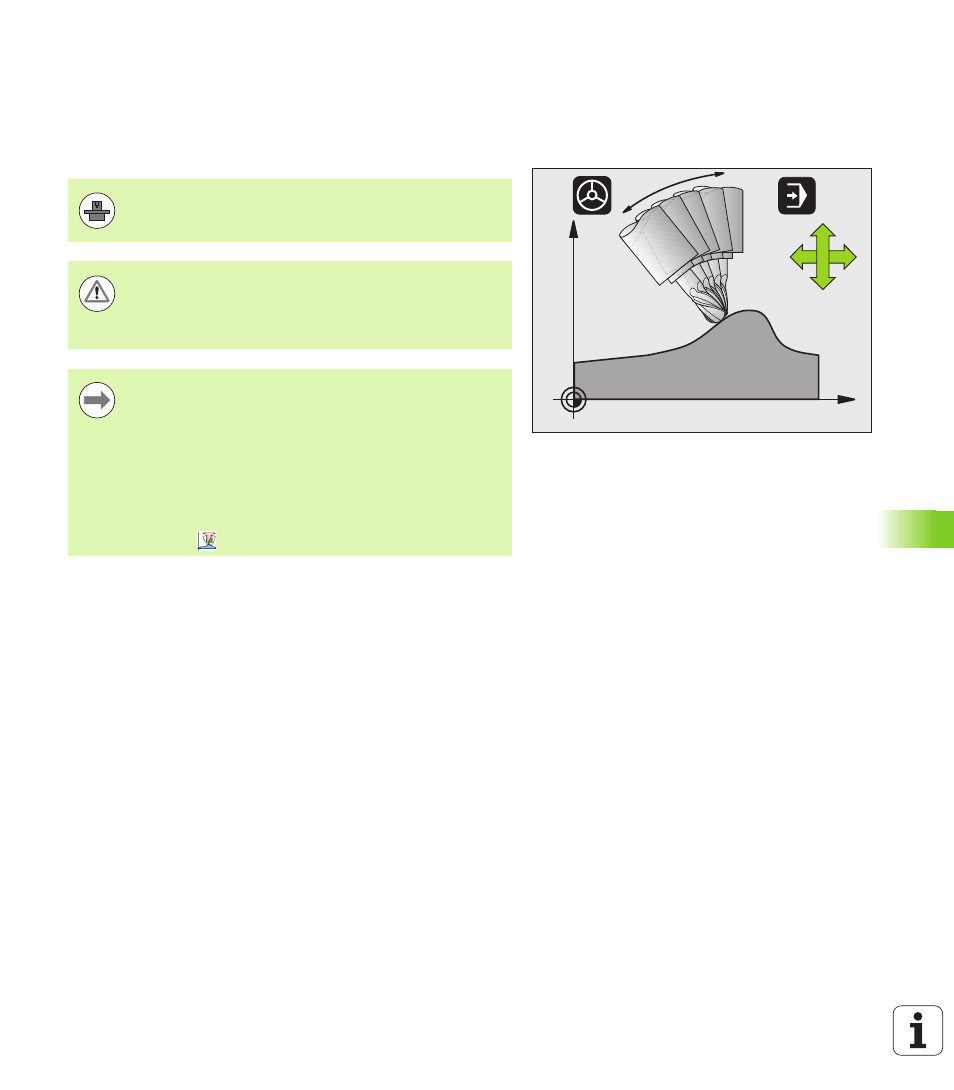

Fonction
FONCTION TCPM est une évolution de la fonction M128. Elle permet de
définir le comportement de la machine lors du positionnement des
axes rotatifs. Contrairement à M128, FONCTION TCPM permet de définir
le mode d'action de diverses fonctionnalités:
 Mode d'action de l'avance programmée: F TCP / F CONT
 Interprétation des coordonnées programmées des axes rotatifs
dans le programme CN: AXIS POS / AXIS SPAT
 Type d'interpolation entre la position initiale et la position-cible:
PATHCTRL AXIS
/ PATHCTRL VECTOR
X
Z
B
Z
X
La géométrie de la machine doit être définie par le
constructeur de la machine dans les paramètres-machine
ou dans les tableaux de cinématique.
Pour les axes inclinés avec denture Hirth:
Ne modifier la position de l'axe incliné qu'après avoir
dégagé l'outil. Sinon, le déverrouillage de la denture
pourrait endommager le contour.
Avant les positionnements avec M91 ou M92: annuler la
FONCTION TCPM
.
Pour éviter d'endommager le contour, vous ne devez
utiliser que des fraises hémisphériques avec FONCTION
TCPM
.
La longueur d'outil doit se référer au centre de la fraise
hémisphérique.
Lorsque FONCTION TCPM est active, la TNC affiche le
symbole
dans l'affichage de positions.
