HEIDENHAIN iTNC 530 261
6.6 Cont
our
nag
e
s – Pr
ogr
ammation flexible de cont
ours FK

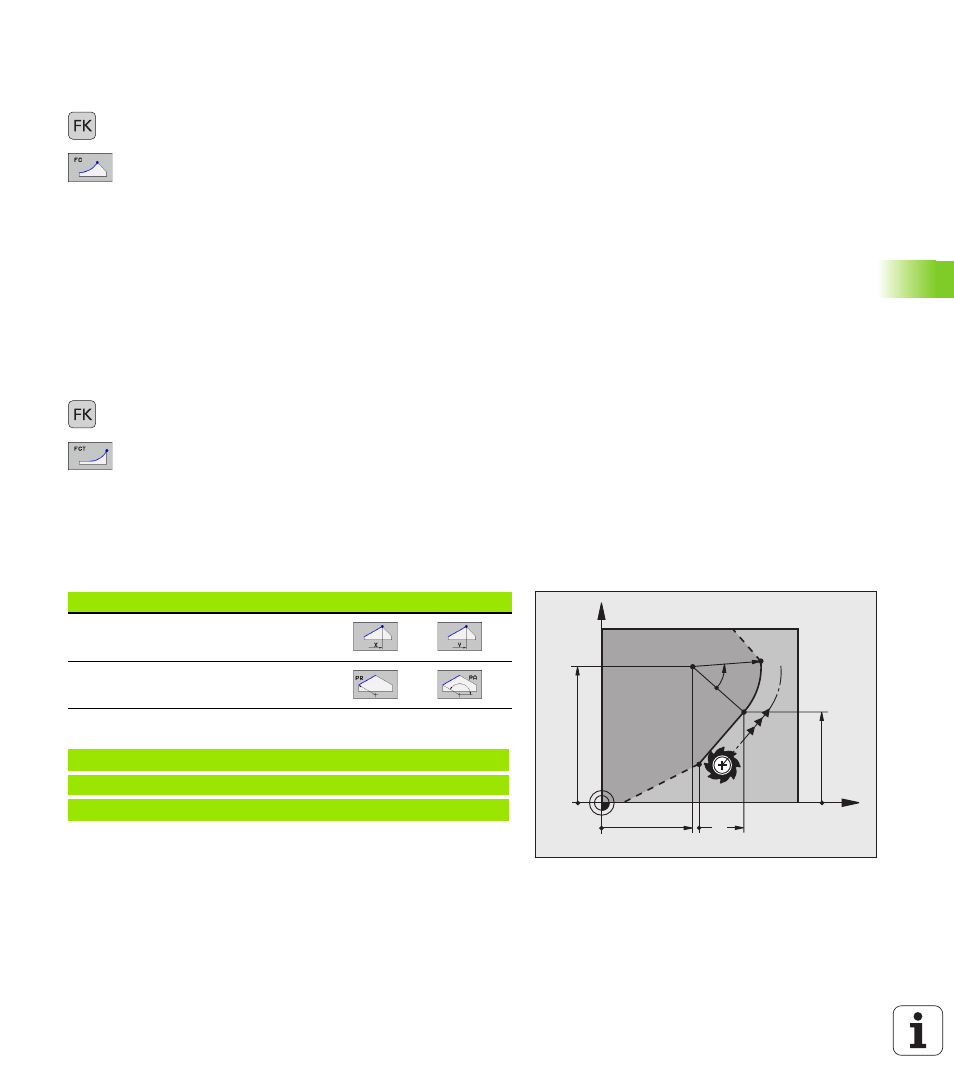

Contours circulaires FK
Trajectoire circulaire sans raccordement tangentiel
 Afficher les softkeys de programmation flexible de
contour: appuyer sur la touche FK
 Ouvrir le dialogue pour un arc de cercle FK: appuyer
sur la softkey FC ; la TNC affiche les softkeys pour les
indications relatives à la trajectoire circulaire ou au
centre de cercle
 Avec ces softkeys, introduire toutes les données
connues dans la séquence: le graphique FK affiche le
contour programmé en rouge jusqu'à ce que les
données suffisent. Plusieurs solutions sont affichées
en vert (voir „Graphique de programmation FK”, page
256)
Trajectoire circulaire avec raccordement tangentiel
Si le contour circulaire est tangent à un élément précédent du contour,
ouvrez le dialogue avec la softkey FCT:
 Afficher les softkeys de programmation flexible de
contour: appuyer sur la touche FK
 Ouvrir le dialogue: appuyer sur la softkey FCT
 Avec les softkeys, introduire toutes les données
connues dans la séquence
Possibilités d'introduction
Coordonnées du point final
Exemple de séquences CN
X
Y
20
30
10
20
R15
30°
Données connues Softkeys
Coordonnées cartésiennes X et Y
Coordonnées polaires se référant à
FPOL
7 FPOL X+20 Y+30
8 FL IX+10 Y+20 RR F100
9 FCT PR+15 IPA+30 DR+ R15
