550 Programmation: Gestion des palettes
13.2 Mode de f
o
nctionnement palet
te a
v
e
c usinag
e or
ienté v
e
rs l'outil

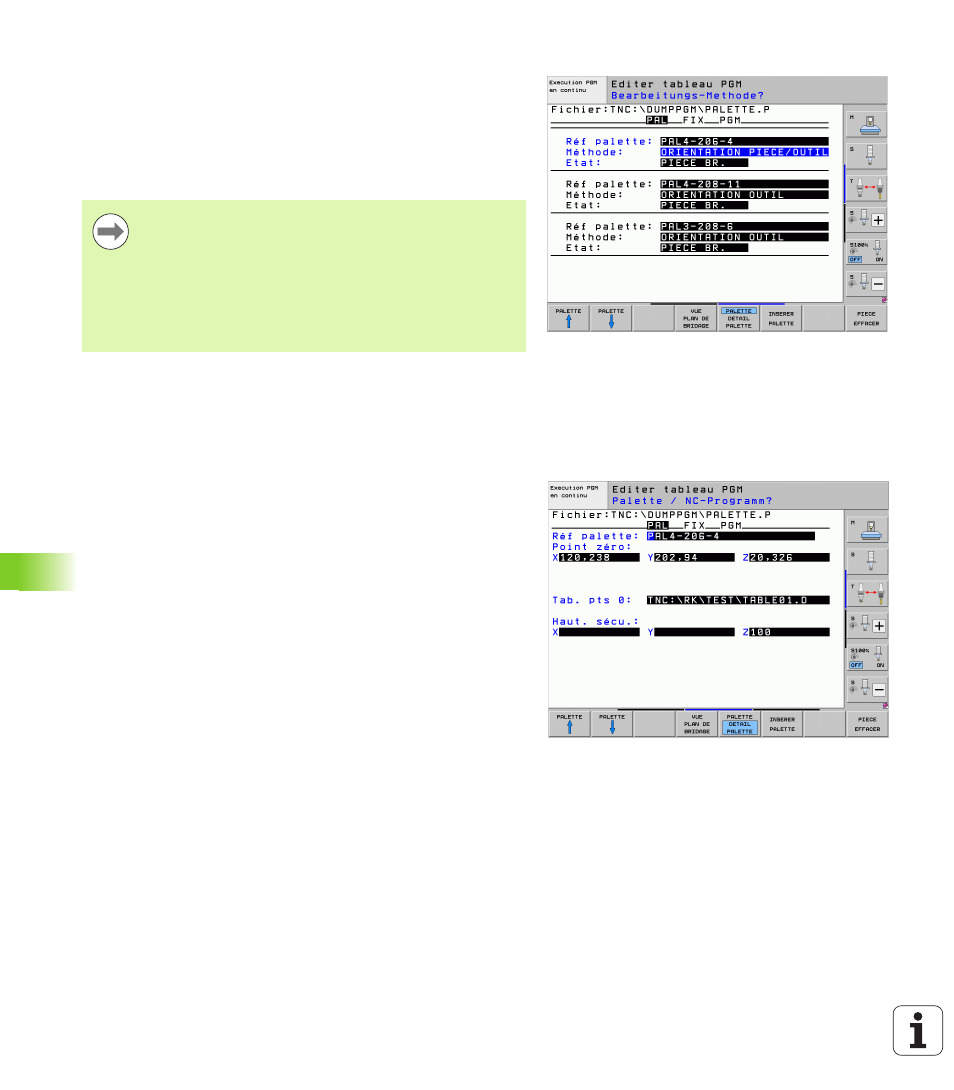

Configurer le plan de palette
 Réf. palette : affiche le nom de la palette
 Méthode : vous pouvez sélectionner les méthodes d'usinage
ORIENTATION PIECE ou ORIENTATION OUTIL. La sélection est validée
dans le plan de la pièce correspondant. Le cas échéant, il remplace
les enregistrements existants. Dans l'affichage sous forme de
tableau, la commande affiche la méthode ORIENTATION PIECE avec
WPO
et ORIENTATION OUTIL avec TO.
 Etat : la softkey PIECE BR. identifie la palette avec les bridages ou
pièces correspondants comme étant non usiné. BLANK apparaît dans
le champ Etat. Utilisez la softkey EMPLACMT LIBRE ou OMETTRE
si vous souhaitez ignorer la palette lors de l'usinage, EMPTY ou SKIP
apparaît dans le champ Etat.
Réglage des détails dans le plan de palette
 Réf. palette : introduisez le nom de la palette
 Numéro Preset : introduire le numéro de Preset pour palette
 Point zéro : introduire le point-zéro pour la palette
 Tab. pts. 0 : inscrivez le nom et le chemin d'accès du tableau de
points-zéro pour la pièce. L'introduction est validée dans le plan de
bridage et de pièce.
 Haut. sécu. (option): position de sécurité des différents axes se
référant à la palette. Les positions indiquées ne sont abordées que
si ces valeurs ont été lues dans les macros CN et programmées de
manière adéquate.
L'information ORIENTATION PIECE/OUTIL ne peut pas être
configurée par softkey. Elle n'apparaît que si vous avez
configuré différentes méthodes d'usinage pour les pièces
dans le plan de pièce ou le plan de bridage.
Si la méthode d'usinage est configurée dans le plan de
bridage, les données seront validées dans le plan de pièce
et les données qui existent éventuellement seront
remplacées.
