156 Programmation: aides à la programmation
4.2 Ar
ticulation des pr
ogr
ammes
4.2 Articulation des programmes
Définition, application
La TNC permet de commenter les programmes d'usinage avec des
séquences d'articulation. Les séquences d'articulation sont des textes
courts (37 caractères max) à considérer comme des commentaires ou
des titres pour les lignes de programme suivantes.
Les programmes longs et compliqués sont plus clairs et plus
compréhensibles avec des séquences d'articulation placées
judicieusement.
Cela facilite ainsi des modifications ultérieures du programme.
L'insertion de séquences d'articulation est possible à n'importe quel
endroit du programme d'usinage. Une fenêtre dédiée permet non
seulement de les afficher mais aussi de les modifier ou de les
compléter.
Les points d'articulation insérés sont mémorisés par la TNC dans un
fichier séparé (extension .SEC.DEP). Ainsi la vitesse de navigation à
l'intérieur de la fenêtre d'articulation est améliorée.

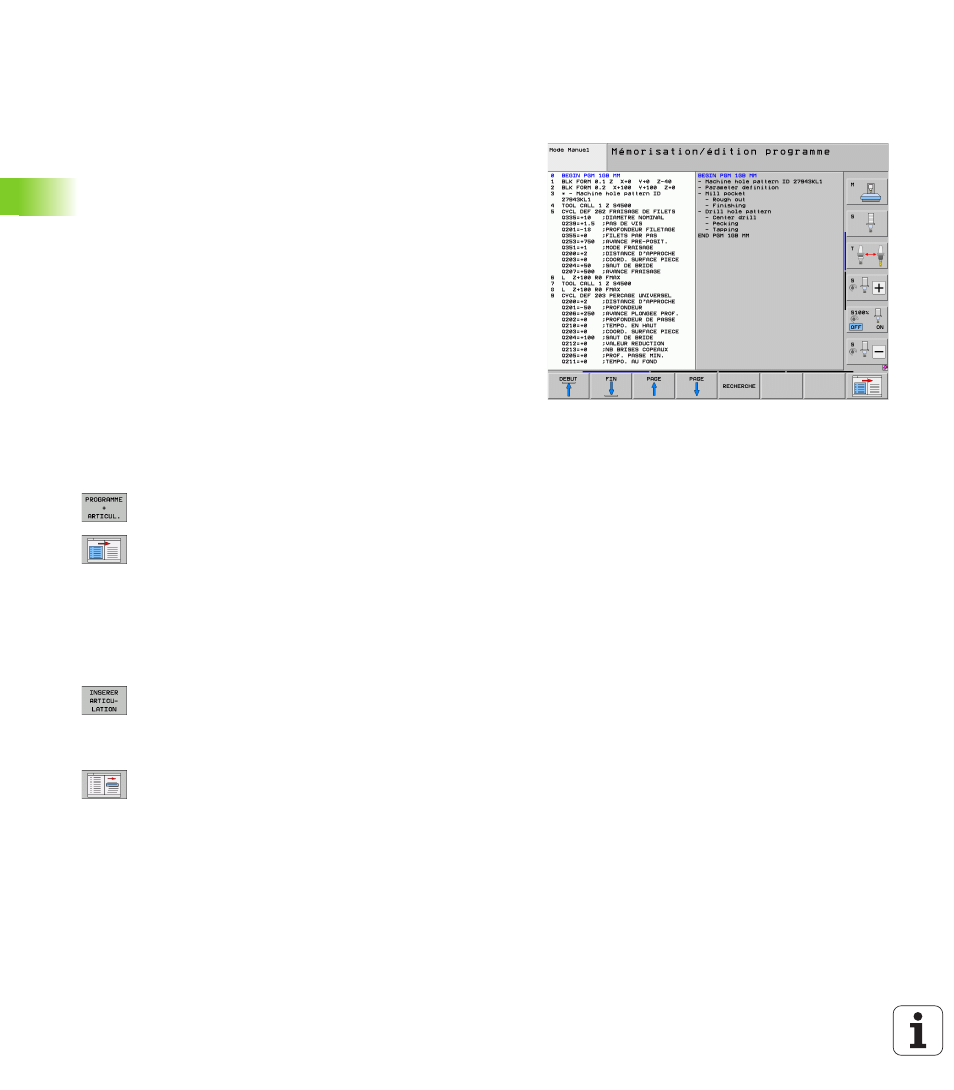

Afficher la fenêtre d’articulation / changer de
fenêtre active
 Afficher la fenêtre d’articulation: sélectionner le
partage d'écran PROGRAMME + ARTICUL.
 Changer de fenêtre active: appuyer sur la softkey
„Changer fenêtre“
Insérer une séquence d’articulation dans la
fenêtre du programme (à gauche)
 Sélectionner la séquence derrière laquelle vous souhaitez insérer la
séquence d’articulation
 Appuyer sur la softkey INSERER ARTICULATION ou
sur la touche * du clavier ASCII
 Introduire le texte d’articulation avec le clavier
alphabétique
 Si nécessaire, modifier le niveau d'articulation par
softkey
Sélectionner des séquences dans la fenêtre
d’articulations
Si vous sautez d’une articulation à une autre dans la fenêtre
d’articulation, la TNC affiche simultanément la séquence dans la
fenêtre du programme. Ceci vous permet de sauter rapidement de
grandes parties de programme.
