5.3 Cor
rection d'outil
Correction du rayon d'outil
Dans un programme, une séquence de déplacement contient:
 RL ou RR pour une correction de rayon
 R+ ou R-, pour une correction de rayon lors d'un déplacement
paraxial
 R0 , si aucune correction de rayon ne doit être appliquée
La correction de rayon est appliquée dès qu’un outil est appelé et
déplacé dans une séquence linéaire dans le plan d’usinage avec RL ou
RR
.
Lors de la correction de rayon, la TNC tient compte des valeurs Delta
contenues à la fois dans la séquence TOOL CALL et dans le tableau
d'outils:
Valeur de correction = R + DR
TOOL CALL
+ DR
TAB
avec

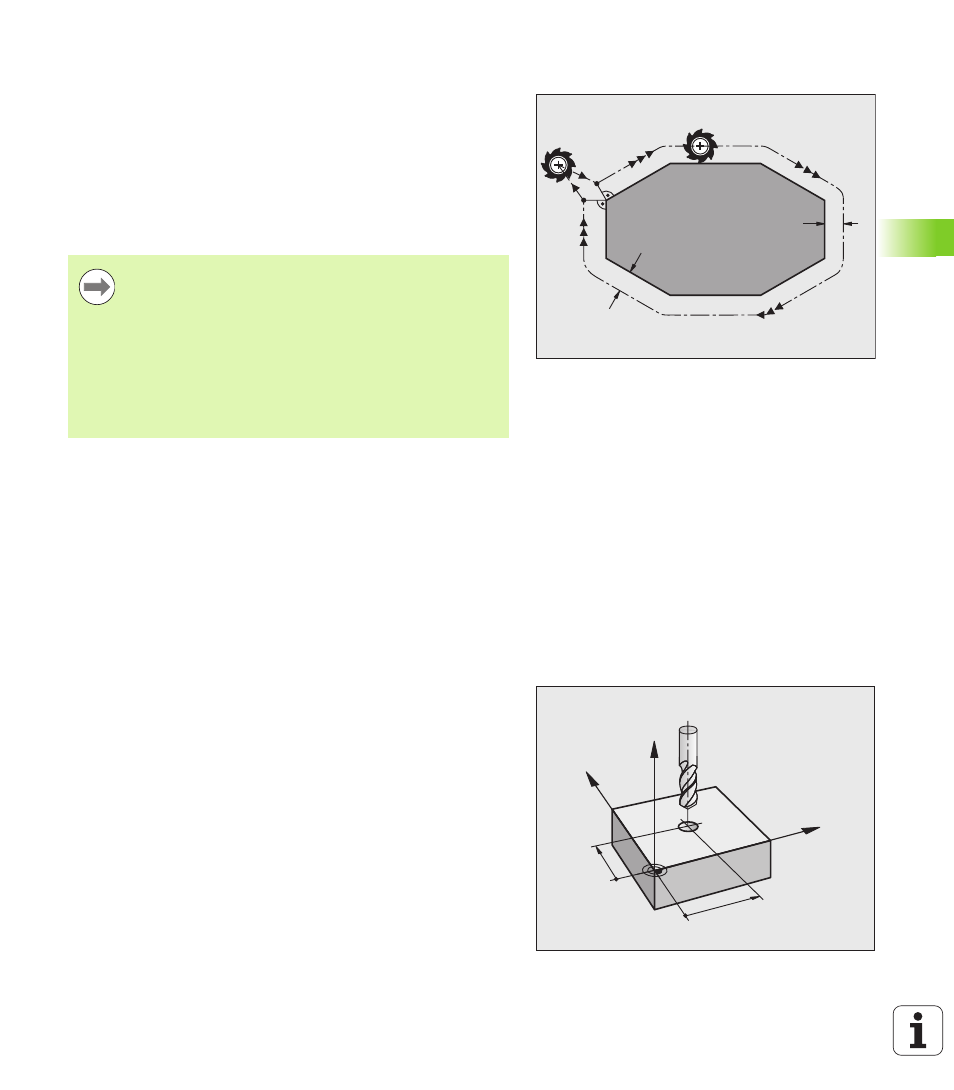

Contournages sans correction de rayon: R0
Dans le plan d'usinage, le centre d'outil suit le contour programmé ou
se positionne aux coordonnées programmées.
Application: perçage, prépositionnement.
R
R
R0
RL
La TNC annule la correction de rayon dans le cas où vous:
 programmez une séquence linéaire avec R0 Si une
séquence linéaire contient uniquement une
coordonnée dans l'axe d'outil, la TNC annule bien
entendu la correction de rayon, mais n'applique
toutefois pas la correction dans le plan d'usinage.
 quittez le contour avec la fonction DEP
 programmez un PGM CALL
 sélectionnez un nouveau programme avec PGM MGT
R : Rayon d'outil R de la séquence TOOL DEF ou du
tableau d'outils
DR
TOOL CALL
: Surépaisseur DR pour rayon de la séquence TOOL
CALL
(non prise en compte par l'affichage de
position)
DR
TAB:
Surépaisseur DR pour rayon du tableau d'outils
Y
X
Z
X
Y
