HEIDENHAIN iTNC 530 245
6.4 Cont
our
nag
e
s - Coor
données car
tésiennes

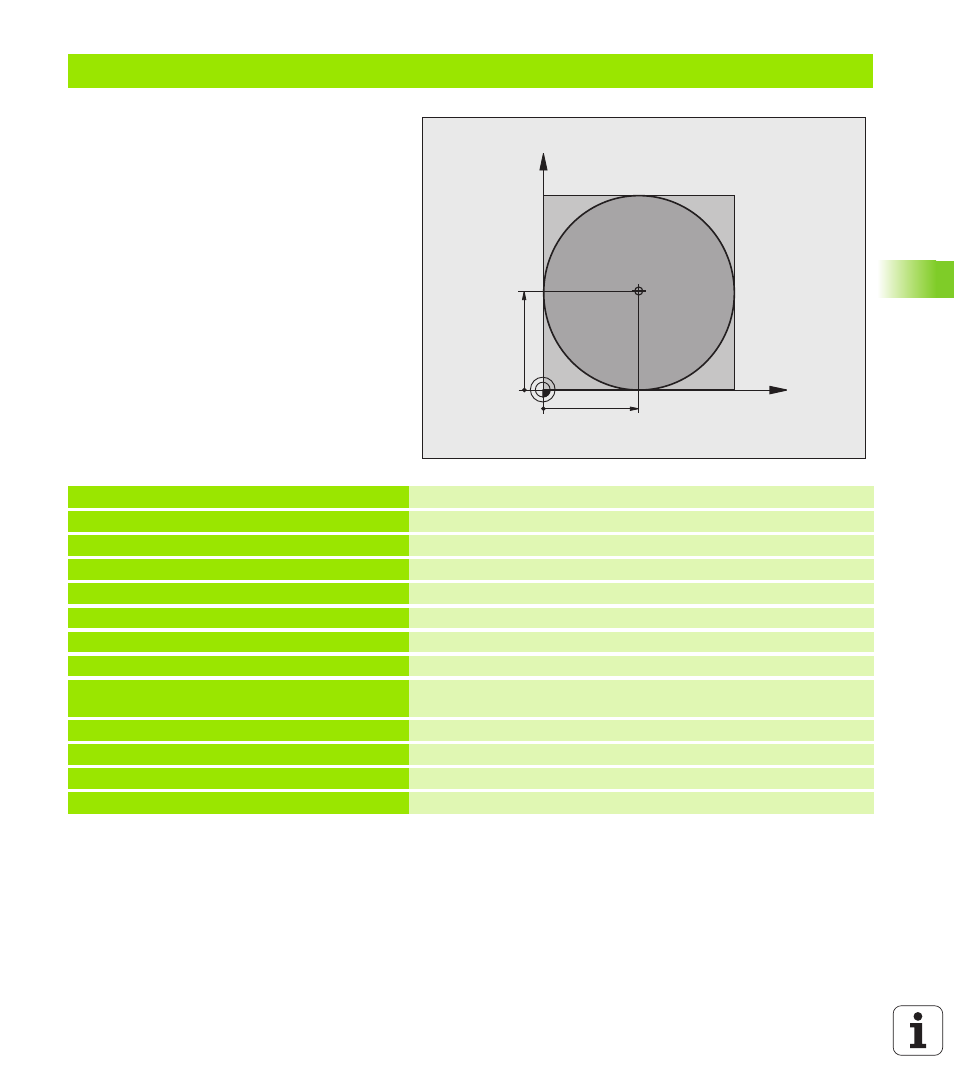

Exemple: cercle entier en coordonnées cartésiennes
0 BEGIN PGM C-CC MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Définition de la pièce brute
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S3150 Appel de l'outil
4 CC X+50 Y+50 Définir le centre du cercle
5 L Z+250 R0 FMAX Dégager l'outil
6 L X-40 Y+50 R0 FMAX Prépositionner l’outil
7 L Z-5 R0 F1000 M3 Aller à la profondeur d’usinage
8 APPR LCT X+0 Y+50 R5 RL F300 Aborder le point initial en suivant une trajectoire circulaire avec
raccordement tangentiel
9 C X+0 DR- Aborder le point final (=point initial du cercle)
10 DEP LCT X-40 Y+50 R5 F1000 Quitter le contour sur trajectoire circulaire avec raccord. tangentiel
11 L Z+250 R0 FMAX M2 Dégager l'outil, fin du programme
12 END PGM C-CC MM
X
Y
50
50
CC
