238 Programmation: programmer les contours
6.4 Cont
our
nag
e
s - Coor
données car
tésiennes

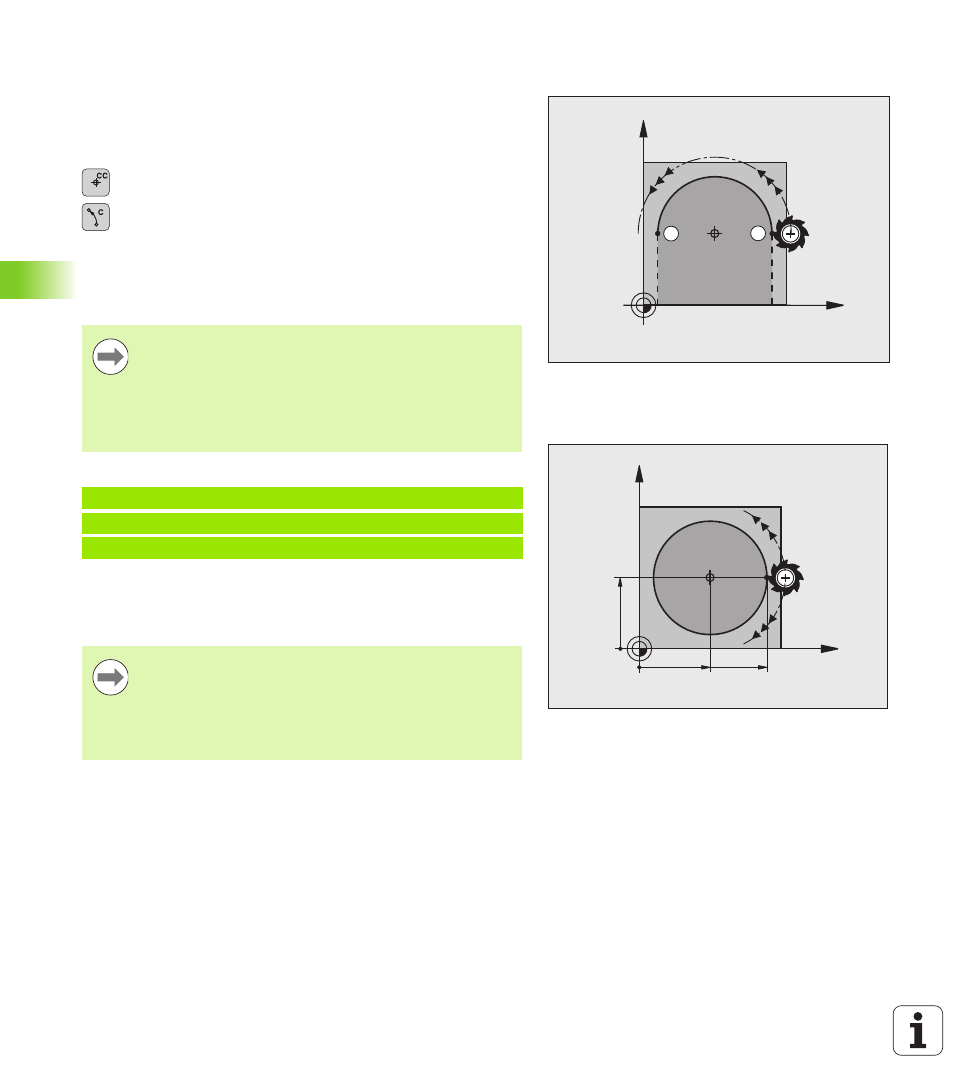

Trajectoire circulaire C et centre de cercle CC
Définissez le centre de cercle CC avant de programmer la trajectoire
circulaire. La dernière position programmée avant la trajectoire
circulaire correspond au point de départ de la trajectoire circulaire.
 Déplacer l’outil sur le point de départ de la trajectoire circulaire
 Introduire les coordonnées du centre de cercle
 Introduire les coordonnées du point final de l'arc de
cercle, si nécessaire:
 Sens de rotation DR
 Avance F
 Fonction auxiliaire M
Exemple de séquences CN
Cercle entier
Pour le point final, programmez les mêmes coordonnées que celles du
point de départ.
S E
X
Y
CC
X
Y
25 45
25
CC
DR+
DR–
La TNC exécute normalement les déplacements
circulaires dans le plan d'usinage actif. Si vous
programmez des cercles qui ne sont pas dans le plan
d'usinage courant, p. ex. C Z... X... DR+ avec l'axe
d'outil Z et simultanément une rotation du système de
coordonnées, alors l'outil décrit une trajectoire circulaire
dans l'espace, donc un cercle dans trois axes.
5 CC X+25 Y+25
6 L X+45 Y+25 RR F200 M3
7 C X+45 Y+25 DR+
Le point de départ et le point final du déplacement
circulaire doivent être sur la trajectoire circulaire.
Tolérance d’introduction: jusqu’à 0,016 mm (sélection
dans PM7431).
Plus petit cercle réalisable par la TNC: 0,0016 µm.
