Trajectoire circulaire CR de rayon défini
L'outil se déplace sur une trajectoire circulaire de rayon R.
 Coordonnées du point final de l'arc de cercle
 Rayon R
Attention: le signe définit la dimension de l'arc de
cercle!
 Sens de rotation DR
Attention: le signe définit la forme concave ou
convexe!
 Fonction auxiliaire M
 Avance F

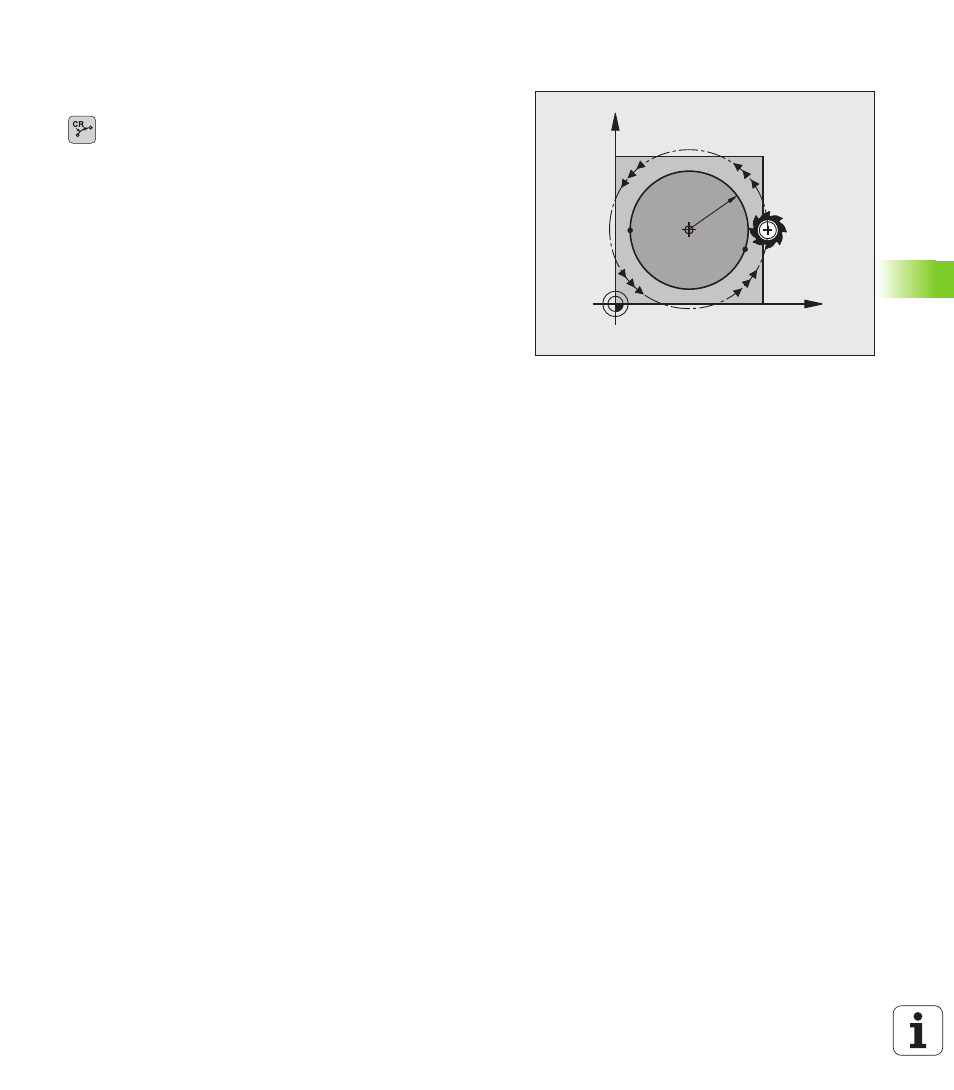

Cercle entier
Pour un cercle entier, programmez à la suite deux séquences
circulaires:
Le point final du premier demi-cercle correspond au point de départ du
second. Le point final du second demi-cercle correspond au point de
départ du premier.
X
Y
CC
S1=E
E1=S
R
