HEIDENHAIN 530 (340 49x-07) Cycle programming - Manuel (Page 93)

HEIDENHAIN iTNC 530 93
3.7 LAMA
GE EN TIRANT (cy
c
le 204, DIN/ISO: G204)

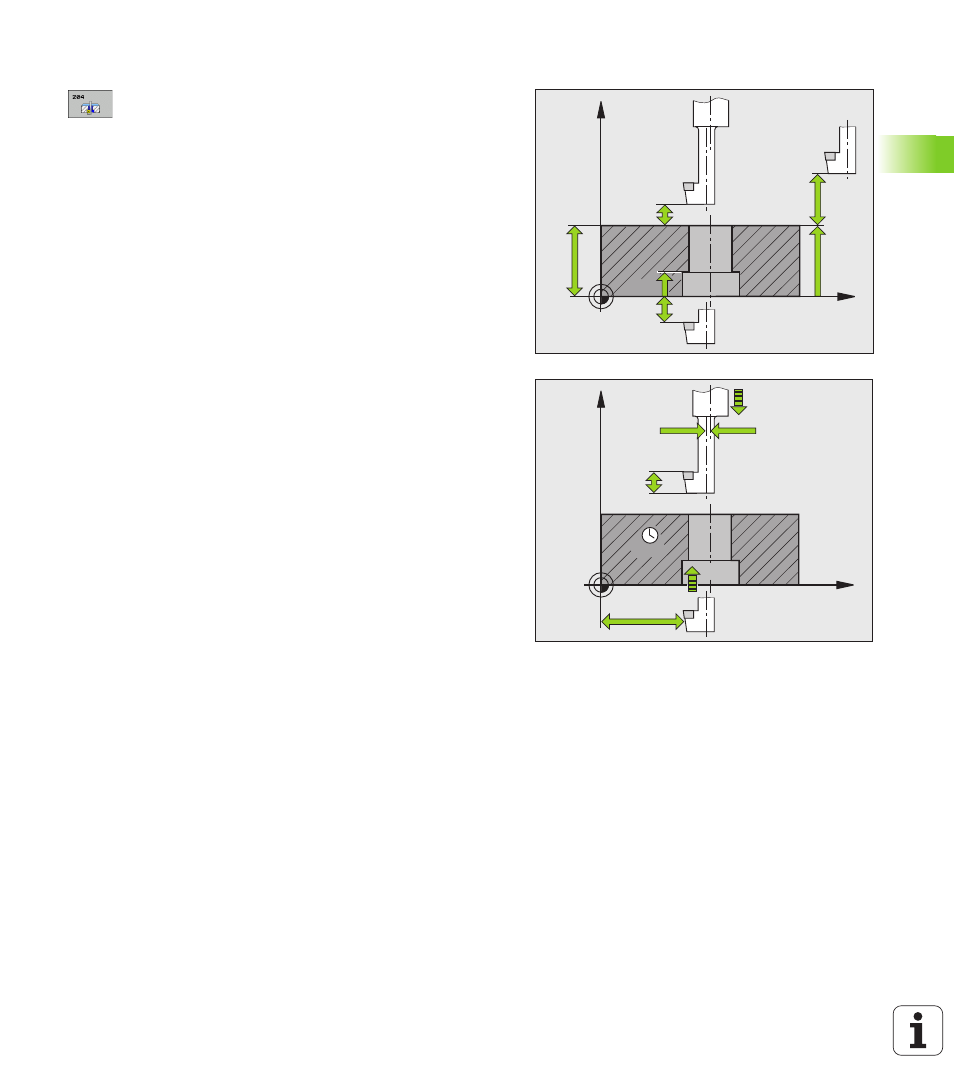

Paramètres du cycle
U Distance d'approche Q200 (en incrémental) :
distance entre la pointe de l'outil et la surface de la
pièce. Plage d’introduction 0 à 99999,9999, en
alternative PREDEF
U Profondeur lamage Q249 (en incrémental) : distance
entre l'arête inférieure de la pièce et le fond du
lamage. Le signe positif réalise un lamage dans le
sens positif de l'axe de broche. Plage d’introduction
-99999,9999 à 99999,9999
U Epaisseur matière Q250 (en incrémental) : épaisseur
de la pièce. Plage d’introduction 0,0001 à 99999,9999
U Cote excentrique Q251 (en incrémental) : cote
excentrique de l'outil ; à relever sur la fiche technique
de l'outil. Plage d’introduction 0,0001 à 99999,9999
U Hauteur de la dent Q252 (en incrémental) : distance
entre l'arête inférieure de l'outil et la dent principale;
à relever sur la fiche technique de l'outil. Plage
d’introduction 0,0001 à 99999,9999
U Avance de pré-positionnement Q253: Vitesse de
déplacement de l'outil lors de la plongée dans la pièce
ou lors de sa sortie de la pièce, en mm/min. Plage
d'introduction 0 à 99999,999, en alternative FMAX,
FAUTO
, PREDEF
U Avance lamage Q254 : vitesse de déplacement de
l'outil lors du lamage, en mm/min. Plage
d'introduction 0 à 99999,999, en alternative FAUTO, FU
U Temporisation Q255 : temporisation en secondes au
fond du lamage. Plage d’introduction 0 à 3600,000
X
Z
Q250
Q203
Q204
Q249
Q200
Q200
X
Z
Q255
Q254
Q214
Q252
Q253
Q251
