382 Cycles palpeurs : initialisation automatique des points d'origine
15.7 POINT DE REFERENCE EXTERIEUR CER
C
LE (cy
c
le 413, DIN/ISO: G413)

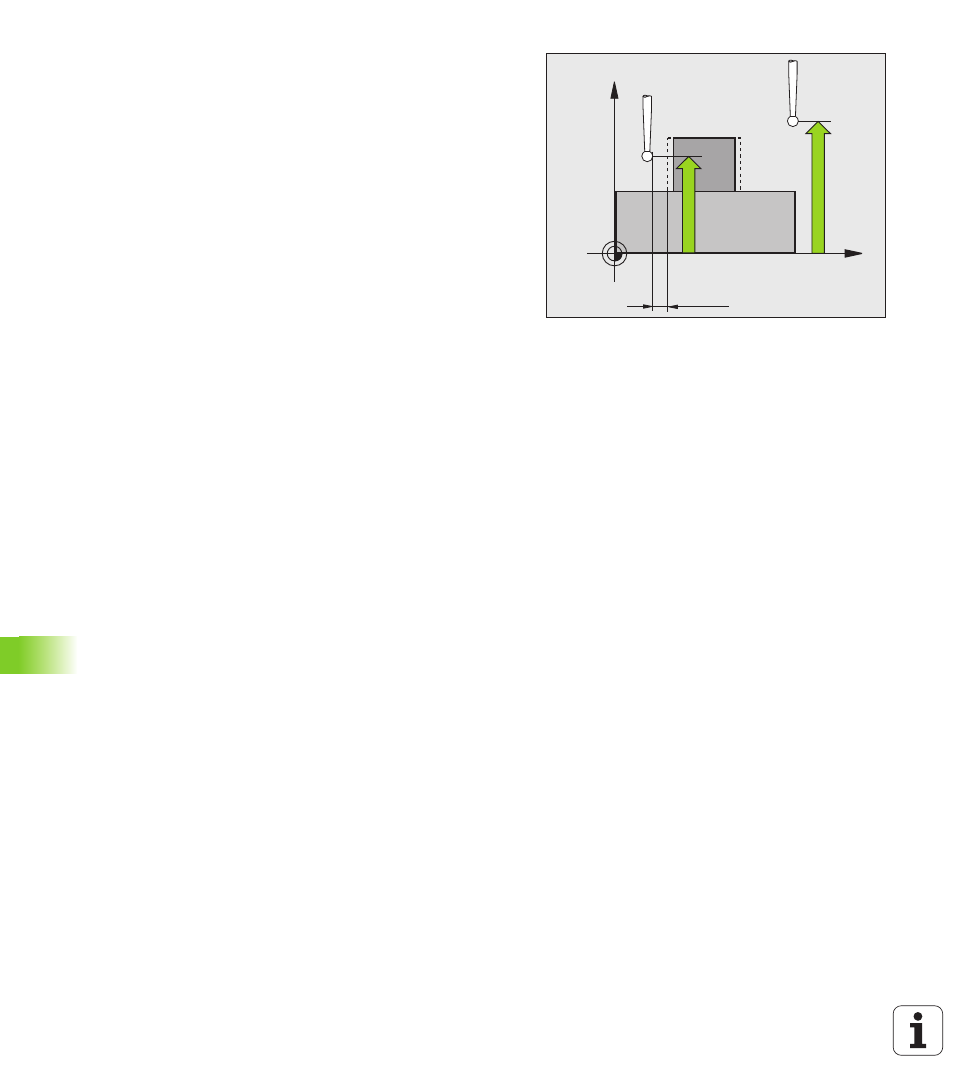

U Hauteur mesure dans axe palpage Q261 (en absolu) :
coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur prévu pour la mesure. Plage
d'introduction -99999,9999 à 99999,9999
U Distance d'approche Q320 (en incrémental) :
distance supplémentaire entre le point de mesure et
la bille du palpeur. Q320 s'additionne à PM6140.
Plage d’introduction : 0 à 99999,9999, en alternative
PREDEF
U Hauteur de sécurité Q260 (en absolu) : coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de fixation). Plage
d’introduction -99999,9999 à 99999,9999, en
alternative PREDEF
U Déplacement haut. sécu. Q301 : définir comment le
palpeur doit se déplacer entre les points de mesure :
0 : entre les points de mesure, à la hauteur de mesure
1 : entre les points de mesure, à la hauteur de
sécurité
En alternative PREDEF
U Numéro point zéro dans tableau Q305 : indiquer le
numéro dans le tableau de points zéro/tableau Preset
dans lequel la TNC doit mémoriser les coordonnées
du centre du tenon. Si vous introduisez Q305=0, la
TNC initialise automatiquement l'affichage, le
nouveau point d'origine étant au centre du tenon.
Plage d'introduction 0 à 2999
U Nouveau pt de réf. axe principal Q331 (en absolu) :
coordonnée dans l'axe principal à laquelle la TNC doit
initialiser le centre du tenon déterminé. Valeur par
défaut = 0. Plage d'introduction -99999,9999 à
99999,9999
U Nouveau pt de réf. axe secondaire Q332 (en
absolu) : coordonnée dans l'axe secondaire à laquelle
la TNC doit initialiser le centre du tenon déterminé.
Valeur par défaut = 0. Plage d'introduction
-99999,9999 à 99999,9999
U Transfert val. mesure (0,1) Q303 : définir si le point
d'origine déterminé doit être mémorisé dans le
tableau de points zéro ou dans le tableau Preset :
-1: Ne pas utiliser! Sera inscrit par la TNC si d'anciens
programmes sont importés (voir „Mémoriser le point
d'origine calculé” à la page 360)
0: mémoriser le point d'origine déterminé dans le
tableau de points zéro courant. Le système de
référence est le système de coordonnées pièce
courant
1: mémoriser le point d'origine déterminé dans le
tableau Preset. Le système de référence est le
système de coordonnées machine (système REF)
X
Z
Q261
Q260
MP6140
+
Q320
