14.4 R
O
T
A
TION DE BA
SE à par
tir de
deux t
e
nons (cy
c
le 402, DIN/ISO: G402)
Paramètres du cycle
U 1er tenon : centre sur 1er axe (en absolu) : centre
du 1er tenon dans l'axe principal du plan d'usinage.
Plage d'introduction -99999,9999 à 99999,9999
U 1er tenon : centre sur 2ème axe Q269 (en absolu) :
centre du 1er tenon dans l'axe secondaire du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999
U Diamètre tenon 1 Q313 : diamètre approximatif du
1er tenon. Introduire une valeur plutôt plus grande.
Plage d’introduction 0 à 99999,9999
U Haut. mes. tenon 1 dans axe TS Q261 (en absolu) :
coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur prévu pour la mesure du tenon
1. Plage d'introduction -99999,9999 à 99999,9999
U 2ème tenon : centre sur 1er axe Q270 (en absolu) :
centre du 2ème tenon dans l'axe principal du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999
U 2ème tenon : centre sur 2ème axe Q271 (en absolu) :
centre du 2ème tenon dans l'axe secondaire du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999
U Diamètre tenon 2 Q314 : diamètre approximatif du
2ème tenon. Introduire une valeur plutôt plus grande.
Plage d’introduction 0 à 99999,9999
U Haut. mes. tenon 2 dans axe TS Q315 (en absolu) :
coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur prévu pour la mesure du tenon
2. Plage d'introduction -99999,9999 à 99999,9999
U Distance d'approche Q320 (en incrémental) :
distance supplémentaire entre le point de mesure et
la bille du palpeur. Q320 s'additionne à PM6140.
Plage d’introduction : 0 à 99999,9999, en alternative
PREDEF
U Hauteur de sécurité Q260 (en absolu) : coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de fixation). Plage
d’introduction -99999,9999 à 99999,9999, en
alternative PREDEF

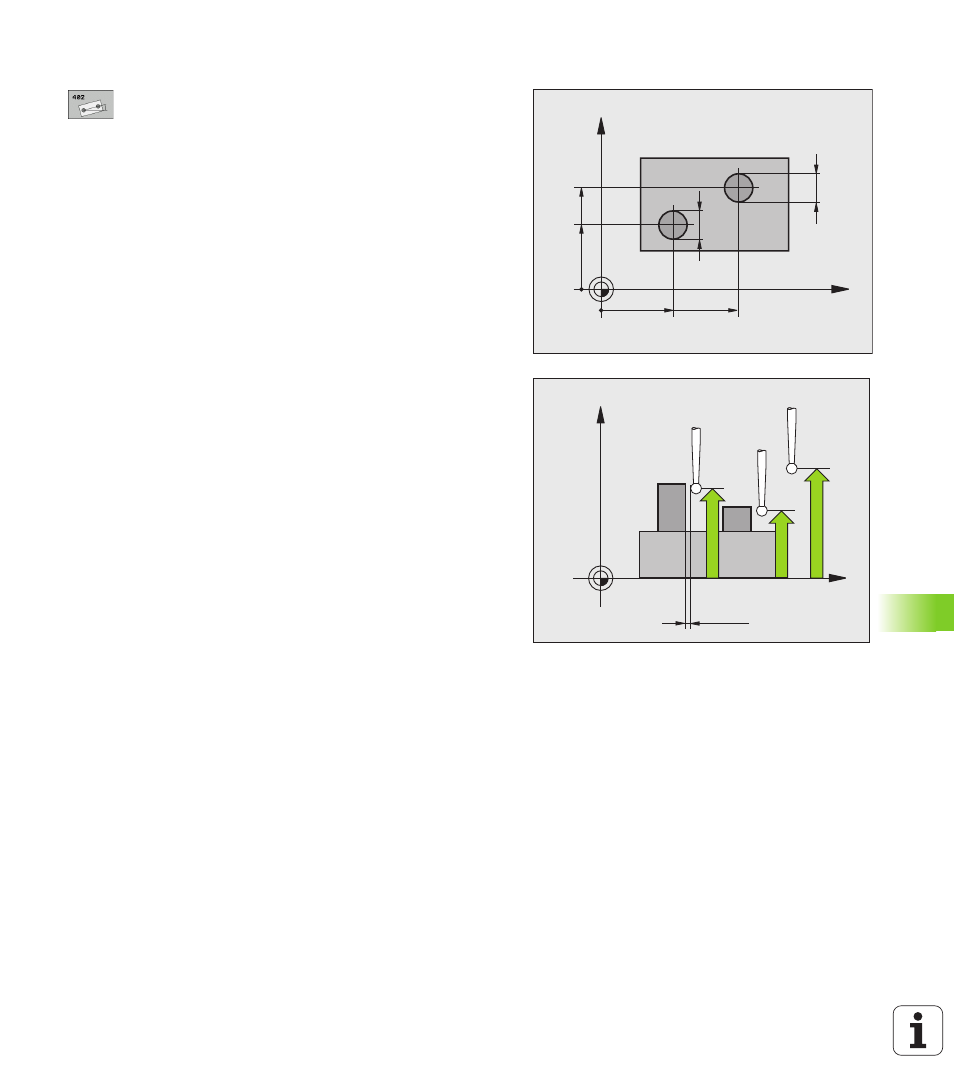

X
Y
Q271
Q269
Q268 Q270
Q313
Q314
X
Z
Q261
Q260
Q315
MP6140
+
Q320
