138 Cycles d'usinage : taraudage / fraisage de filets
4.1
0
FILET
A
GE EXTERNE SUR TE
NONS (cy
c
le 267
, DIN/ISO:
G267)

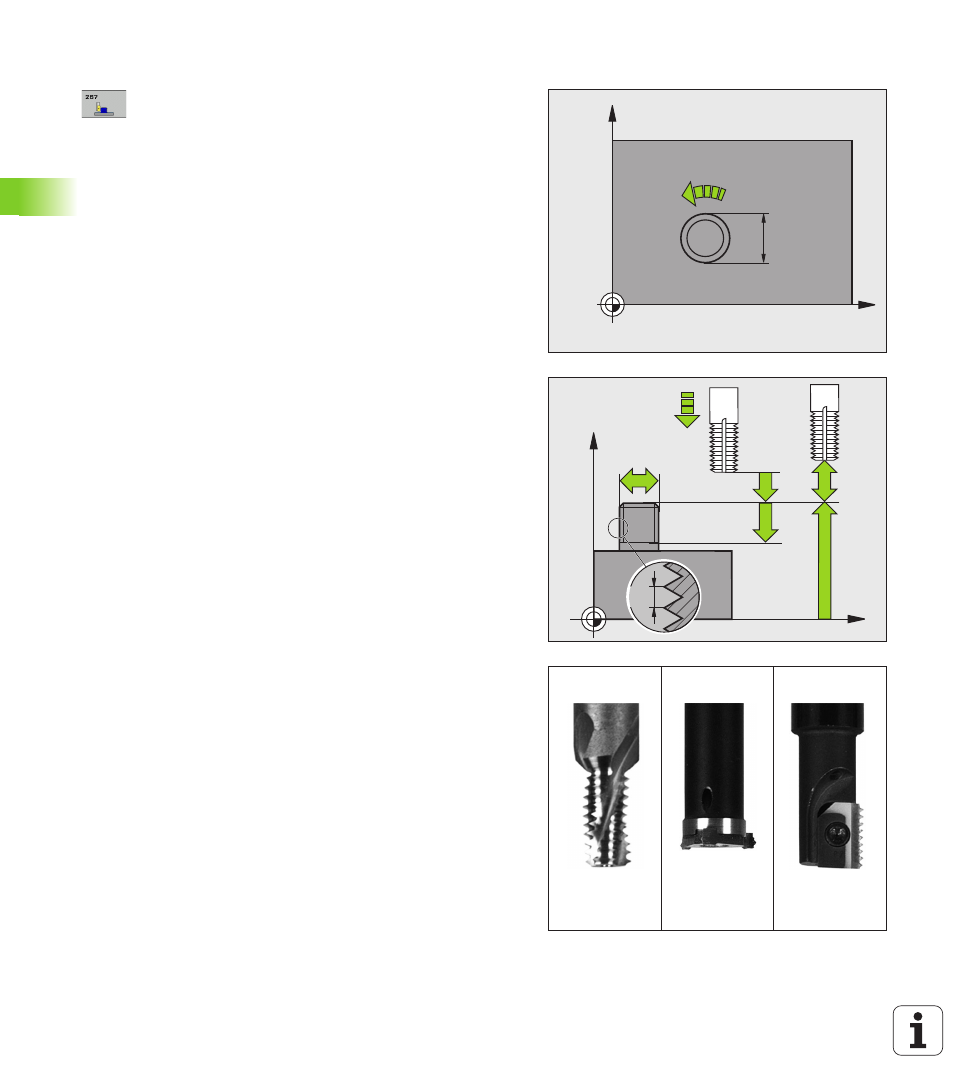

Paramètres du cycle
U Diamètre nominal Q335 : diamètre nominal du filet
Plage d’introduction 0 à 99999,9999
U Pas de vis Q239 : pas du filet. Le signe détermine le
sens du filet à droite ou à gauche :
+ = filet à droite
– = filet à gauche
Plage d'introduction -99,9999 à 99,9999
U Profondeur de filetage Q201 (en incrémental) :
distance entre la surface de la pièce et la fin du filet
U Filets par pas Q355 : nombre de filets dont l'outil se
décale :
0 = une trajectoire hélicoïdale à la profondeur du
filetage
1 = trajectoire hélicoïdale continue sur toute la
longueur du filet
>1 = plusieurs trajectoires hélicoïdales avec approche
et sortie, entre deux, la TNC décale l'outil de Q355
fois le pas. Plage d’introduction 0 à 99999
U Avance de pré-positionnement Q253: Vitesse de
déplacement de l'outil lors de la plongée dans la pièce
ou lors de sa sortie de la pièce, en mm/min. Plage
d'introduction 0 à 99999,999, en alternative FMAX,
FAUTO
, PREDEF
U Mode fraisage Q351 : mode de fraisage avec M3
+1 = fraisage en avalant
–1 = fraisage en opposition
en alternative PREDEF
X
Y
Q207
Q335
X
Z
Q203
Q253
Q201
Q204 Q200
Q239
Q335
Q355 = 1 Q355 > 1 Q355 = 0
