426 Cycles palpeurs : contrôle automatique des pièces
16.5 MESURE TR
OU (cy
c
le 421, DIN/ISO: G421)

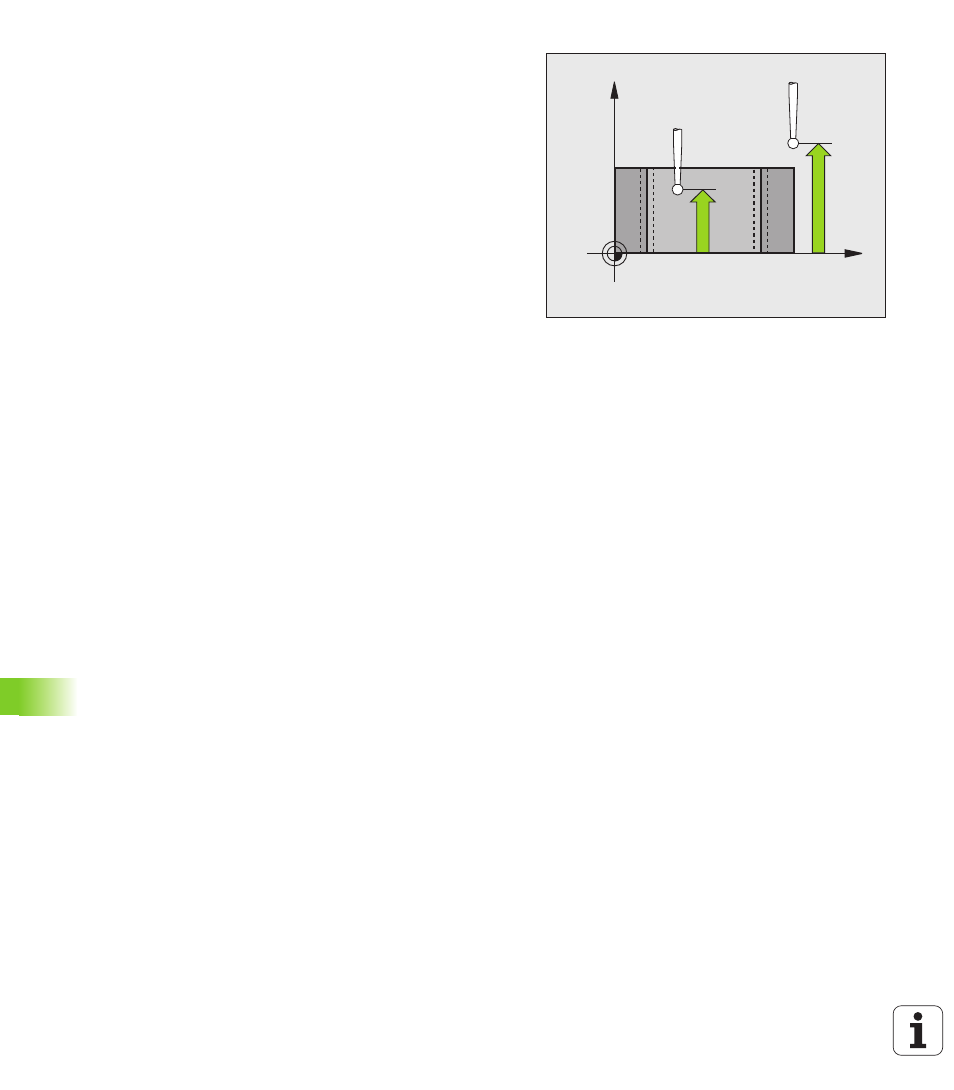

U Hauteur mesure dans axe palpage Q261 (en absolu) :
coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur prévu pour la mesure. Plage
d'introduction -99999,9999 à 99999,9999
U Distance d'approche Q320 (en incrémental) :
distance supplémentaire entre le point de mesure et
la bille du palpeur. Q320 s'additionne à PM6140.
Plage d’introduction 0 à 99999,9999, en alternative
PREDEF
U Hauteur de sécurité Q260 (en absolu) : coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de fixation). Plage
d’introduction -99999,9999 à 99999,9999, en
alternative PREDEF
U Déplacement haut. sécu. Q301 : définir comment le
palpeur doit se déplacer entre les points de mesure :
0 : entre les points de mesure, à la hauteur de mesure
1 : entre les points de mesure, à la hauteur de
sécurité
En alternative PREDEF
U Cote max. du trou Q275 : diamètre max. autorisé
pour le trou (poche circulaire). Plage d’introduction 0 à
99999,9999
U Cote min. du trou Q276 : diamètre min. autorisé pour
le trou (poche circulaire). Plage d’introduction 0 à
99999,9999
U Tolérance centre 1er axe Q279 : écart de position
autorisé dans l'axe principal du plan d'usinage. Plage
d’introduction 0 à 99999,9999
U Tolérance centre 2ème axe Q280: écart de position
autorisé dans l'axe secondaire du plan d'usinage.
Plage d’introduction 0 à 99999,9999
X
Z
Q261
Q260
