HEIDENHAIN iTNC 530 449
16.12 MESURE CER
C
LE TR
OUS (cy
c
le
430, DIN/ISO: G430)
16.12 MESURE CERCLE TROUS
(cycle 430, DIN/ISO: G430)

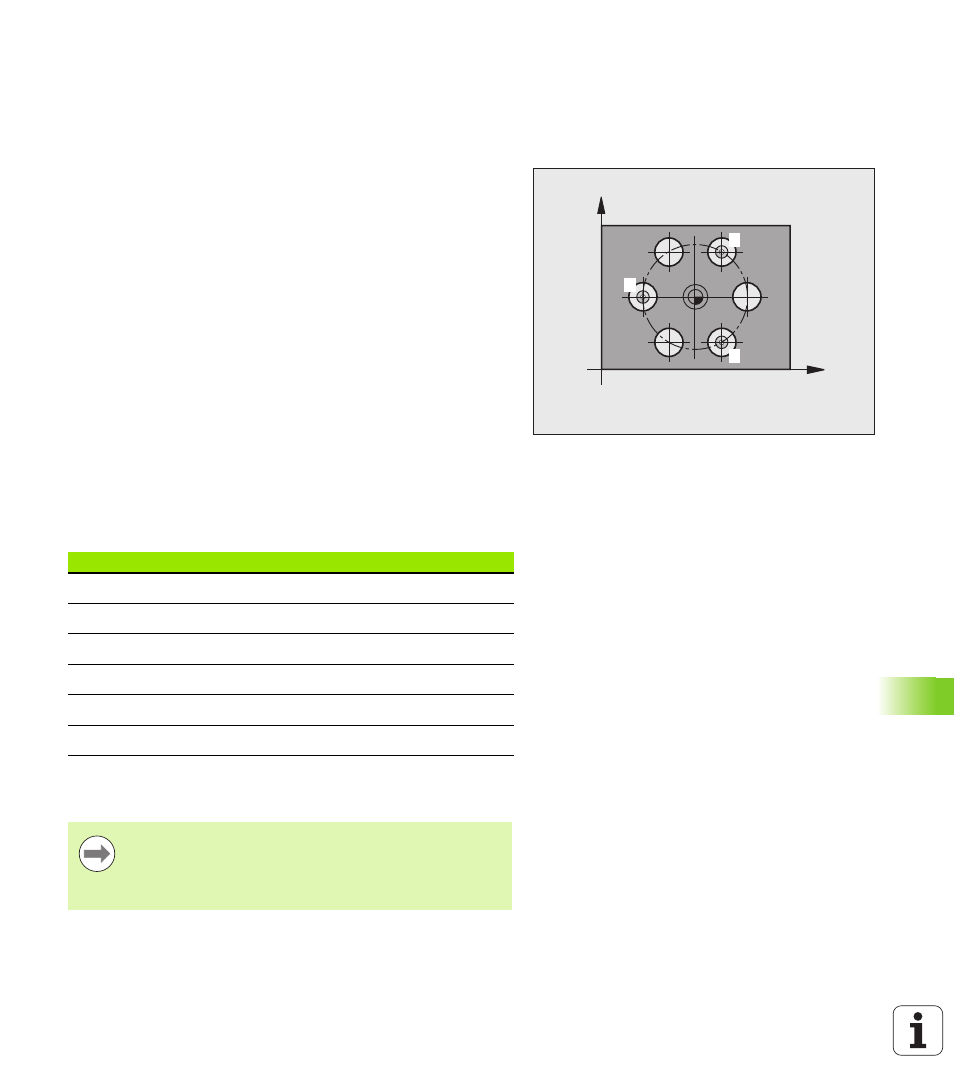

Déroulement du cycle
Le cycle palpeur 430 détermine le centre et le diamètre d'un cercle de
trous grâce à la mesure de trois trous. Si vous définissez les tolérances
correspondantes dans le cycle, la TNC compare la valeur effective à la
valeur nominale et mémorise l'écart dans un paramètre-système.
1 La TNC positionne le palpeur en avance rapide (valeur issue de
MP6150) et, selon la logique de positionnement,(voir „Exécuter
les cycles palpeurs” à la page 334) au centre programmé du
premier trou
1
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
et détermine le centre du premier trou en palpant quatre fois
3 Puis, la TNC dégage le palpeur à la hauteur de sécurité et le
positionne au centre programmé du second trou
2
4 La TNC déplace le palpeur à la hauteur de mesure programmée et
détermine le centre du deuxième trou en palpant quatre fois
5 Puis, la TNC dégage le palpeur à la hauteur de sécurité et le
positionne au centre programmé du troisième trou
3
6 La TNC déplace le palpeur à la hauteur de mesure programmée et
détermine le centre du troisième trou en palpant quatre fois
7 La TNC dégage ensuite le palpeur à la hauteur de sécurité et
mémorise les valeurs effectives ainsi que les écarts dans les
paramètres Q suivants :
Attention lors de la programmation!
X
Y
1
2
3
Numéro paramètre Signification
Q151 Valeur effective centre, axe principal
Q152 Valeur effective centre, axe secondaire
Q153 Valeur effective diamètre cercle de trous
Q161 Ecart centre axe principal
Q162 Ecart centre axe secondaire
Q163 Ecart diamètre cercle de trous
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
Le cycle 430 n'assume que la surveillance de rupture, pas
la correction automatique d'outil.
