HEIDENHAIN 530 (340 49x-07) Cycle programming - Manuel (Page 112)

112 Cycles d'usinage : taraudage / fraisage de filets
4.2 NOUVEA
U T
A
RA
UD
A
G
E a
v
ec mandr
in de compensation (cy
c
le G206,
DIN/ISO: G206)
Paramètres du cycle
U Distance d'approche Q200 (en incrémental) :
distance entre la pointe de l'outil (position initiale) et
la surface de la pièce ; valeur indicative : 4x pas de vis.
Plage d’introduction 0 à 99999,9999, en alternative
PREDEF
U Profondeur de perçage Q201 (longueur du filet, en
incrémental) : distance entre la surface de la pièce et
la fin du filet. Plage d’introduction -99999,9999 à
99999,9999
U Avance F : vitesse de déplacement de l'outil lors du
taraudage. Plage d'introduction 0 à 99999,9999, en
alternative FAUTO
U Temporisation au fond Q211 : introduire une valeur
comprise entre 0 et 0,5 seconde afin d'éviter que
l'outil ne se coince lors de son retrait. Plage
d’introduction 0 à 3600,0000, en alternative PREDEF
U Coord. surface pièce Q203 (en absolu) : coordonnée
de la surface de la pièce. Plage d'introduction
-99999,9999 à 99999,9999
U Saut de bride Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (dispositif de fixation) Plage
d’introduction 0 à 99999,9999, en alternative PREDEF
Calcul de l'avance: F = S x p
Dégagement en cas d'interruption du programme
Si vous appuyez sur la touche Stop externe pendant le taraudage, la
TNC affiche une softkey vous permettant de dégager l'outil.
Exemple : Séquences CN
25 CYCL DEF 206 NOUVEAU TARAUDAGE
Q200=2 ;DISTANCE D'APPROCHE
Q201=-20 ;PROFONDEUR
Q206=150 ;AVANCE PLONGÉE PROF.
Q211=0.25 ;TEMPO. AU FOND
Q203=+25 ;COORD. SURFACE PIÈCE
Q204=50 ;SAUT DE BRIDE

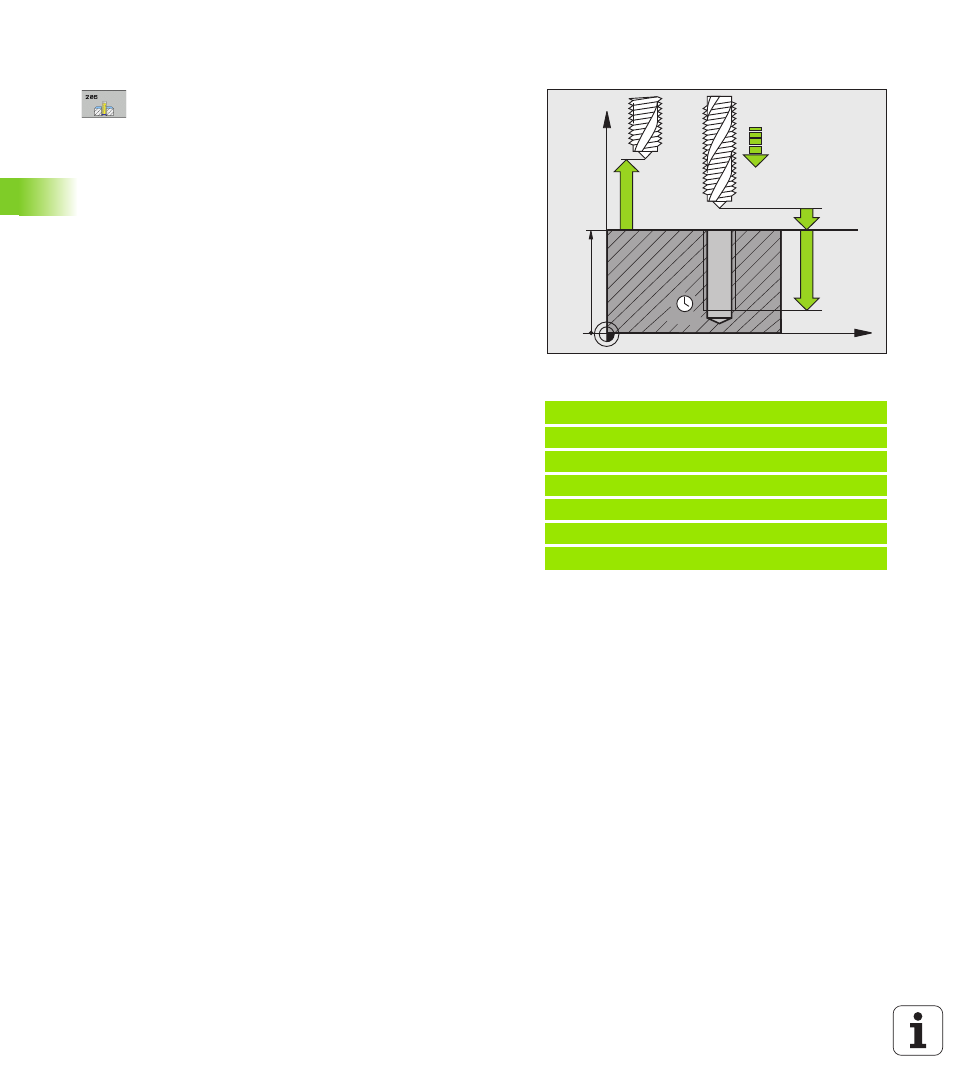

Z
X
Q203
Q200
Q201
Q211
Q206
Q204
F: Avance (en mm/min.)
S: Vitesse de rotation broche (tours/min.)
p: Pas de vis (mm)
