250 Cycles d'usinage : poche de contour avec formule de contour
9.1 Cy
cles SL a
v
ec f
o
rm
ule complex
e
de cont
our

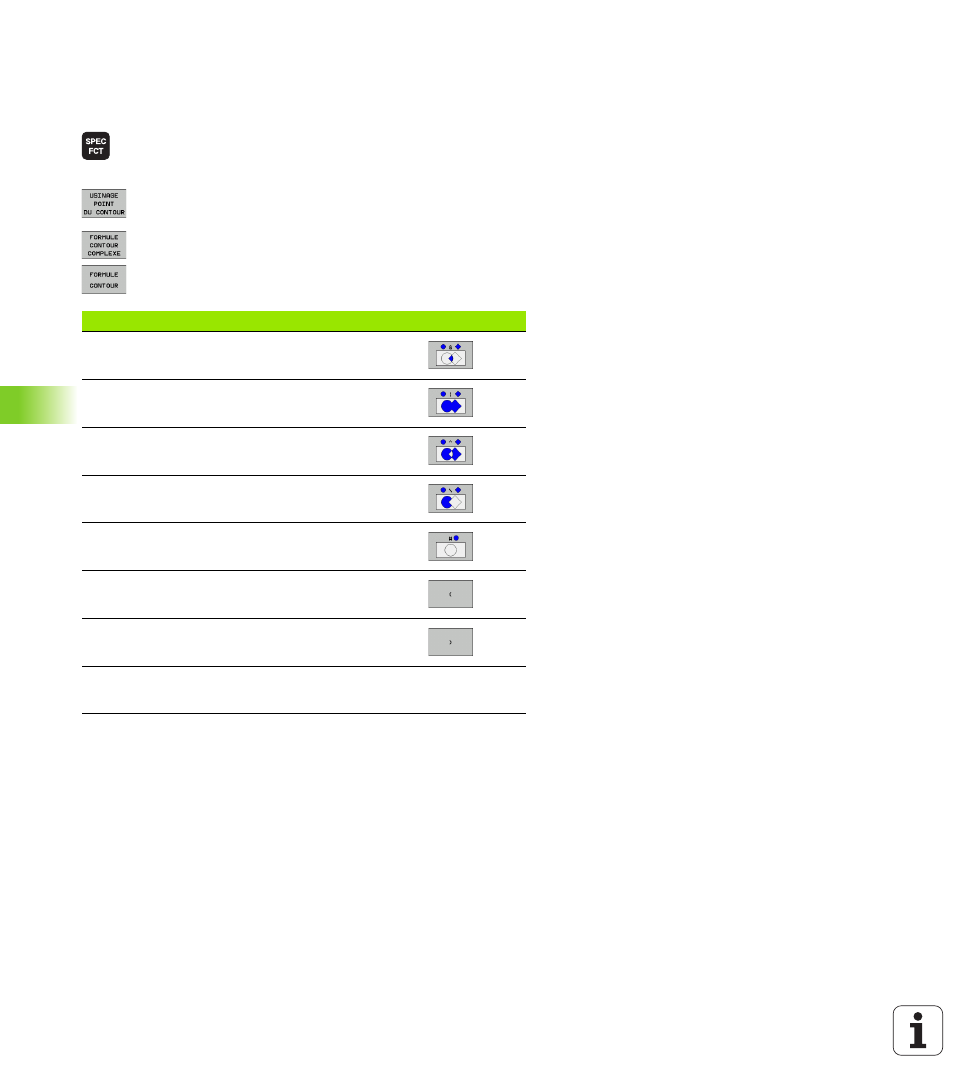

Introduire une formule complexe de contour
A l'aide des softkeys, vous pouvez lier entre eux différents contours
avec une formule mathématique :
U Afficher la barre de softkeys avec les fonctions
spéciales
U Sélectionner le menu des fonctions d'usinage de
contours et de points
U Sélectionner le menu formule de contour complexe
U Appuyer sur la softkey FORMULE CONTOUR: La TNC
affiche les softkeys suivantes:
Fonction de liaison Softkey
Intersection avec
ex. QC10 = QC1 & QC5
Réuni avec
ex. QC25 = QC7 | QC18
Réuni avec, mais sans intersection
ex. QC12 = QC5 ^ QC25
Intersection avec complément de
ex. QC25 = QC1 | QC2
Complément de la zone de contour
p. ex. QC12 = #QC11
Ouvrer la parenthèse
p. ex. QC12 = QC1 * (QC2 + QC3)
Fermer la parenthèse
p. ex. QC12 = QC1 * (QC2 + QC3)
Définir un contour individuel
p. ex. QC12 = QC1
