326 Cycles : fonctions spéciales
12.7 T
OURNA
GE INTERPOLE (option de
logiciel, cy
cle 290, DIN/ISO: G290)
Fraisage contour
Les surfaces peuvent être fraisées en introduisant Q444=0. Pour
l'usinage, utilisez une fraise avec un rayon de dent (R2).. Si il y a une
grande surépaisseur sur les surfaces, utilisez plutôt le fraisage pour
ébaucher que le tournage interpolé.

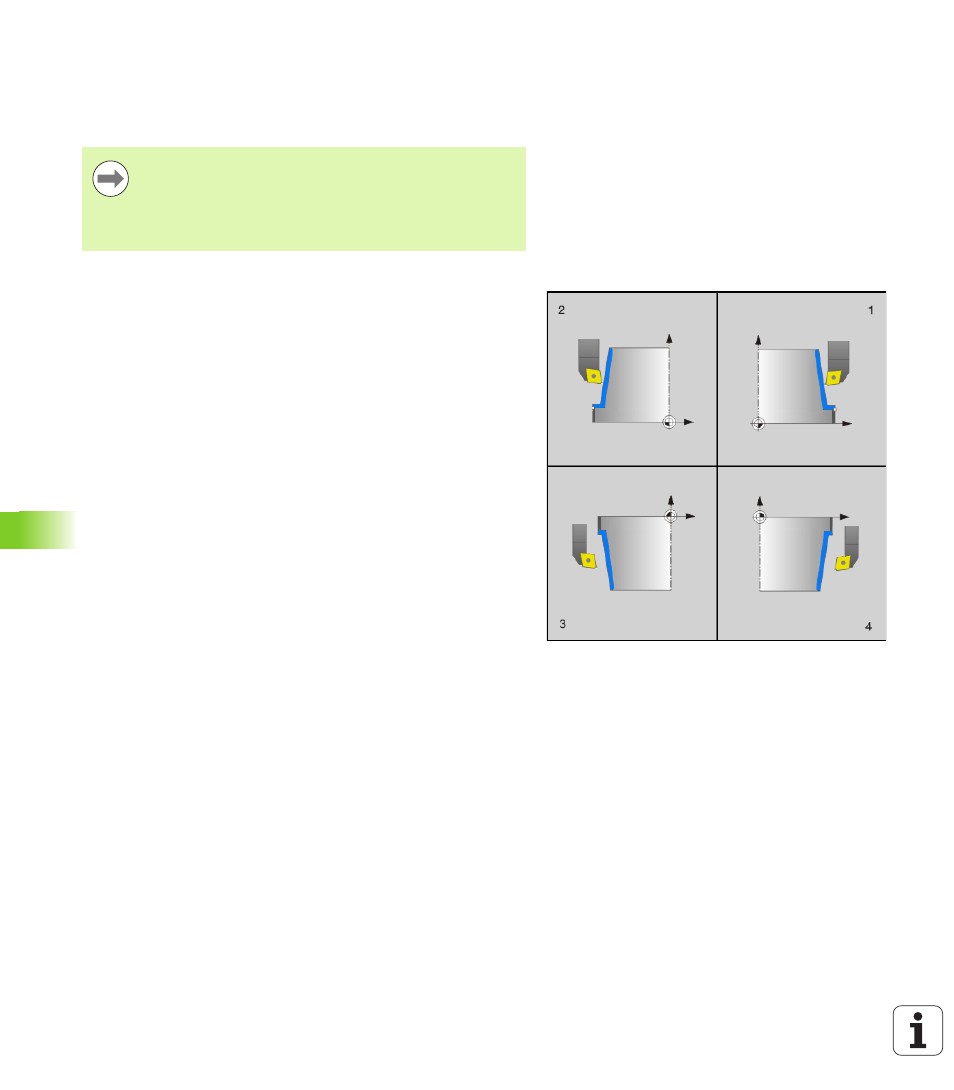

Variantes d'usinage
La combinaison des points de départ et point final avec les angles
Q495 et Q496 donne les possibilités d'usinage suivantes :
„ Usinage extérieur dans Quadrant 1 (1) :
„ Introduire angle surf. périph Q495 positif
„ Introduire angle surface transv. Q496 négatif
„ Introduire départ contour X Q491 inférieur à fin de contour X Q493
„ Introduire départ contour Z Q492 supérieur à fin de contour Z
Q494
„ Usinage intérieur dans Quadrant 2 (2) :
„ Introduire angle surf. périph Q495 négatif
„ Introduire angle surface transv. Q496 positif
„ Introduire départ contour X Q491 supérieur à fin de contour X
Q493
„ Introduire départ contour Z Q492 supérieur à fin de contour Z
Q494
„ Usinage extérieur dans Quadrant 3 (3) :
„ Introduire angle surf. périph Q495 positif
„ Introduire angle surface transv. Q496 négatif
„ Introduire départ contour X Q491 supérieur à fin de contour X
Q493
„ Introduire départ contour Z Q492 inférieur à fin de contour Z Q494
„ Usinage intérieur dans Quadrant 4 (4) :
„ Introduire angle surf. périph Q495 négatif
„ Introduire angle surface transv. Q496 positif
„ Introduire départ contour X Q491 inférieur à fin de contour X Q493
„ Introduire départ contour Z Q492 inférieur à fin de contour Z Q494
Avec le fraisage, le cycle permet de faire l'usinage en
plusieurs coupes.
Notez qu'avec le fraisage, la vitesse d'avance correspond
à l'indication dans Q440 (vitesse de coupe). La vitesse de
coupe est en mètre par minute.
