HEIDENHAIN iTNC 530 297
1
1
.9 PLAN D'USINA
GE (cy
c
le 1
9
, D
IN/ISO: G80, option de logiciel 1)
11.9 PLAN D'USINAGE (cycle 19,
DIN/ISO: G80, option de
logiciel 1)
Effet

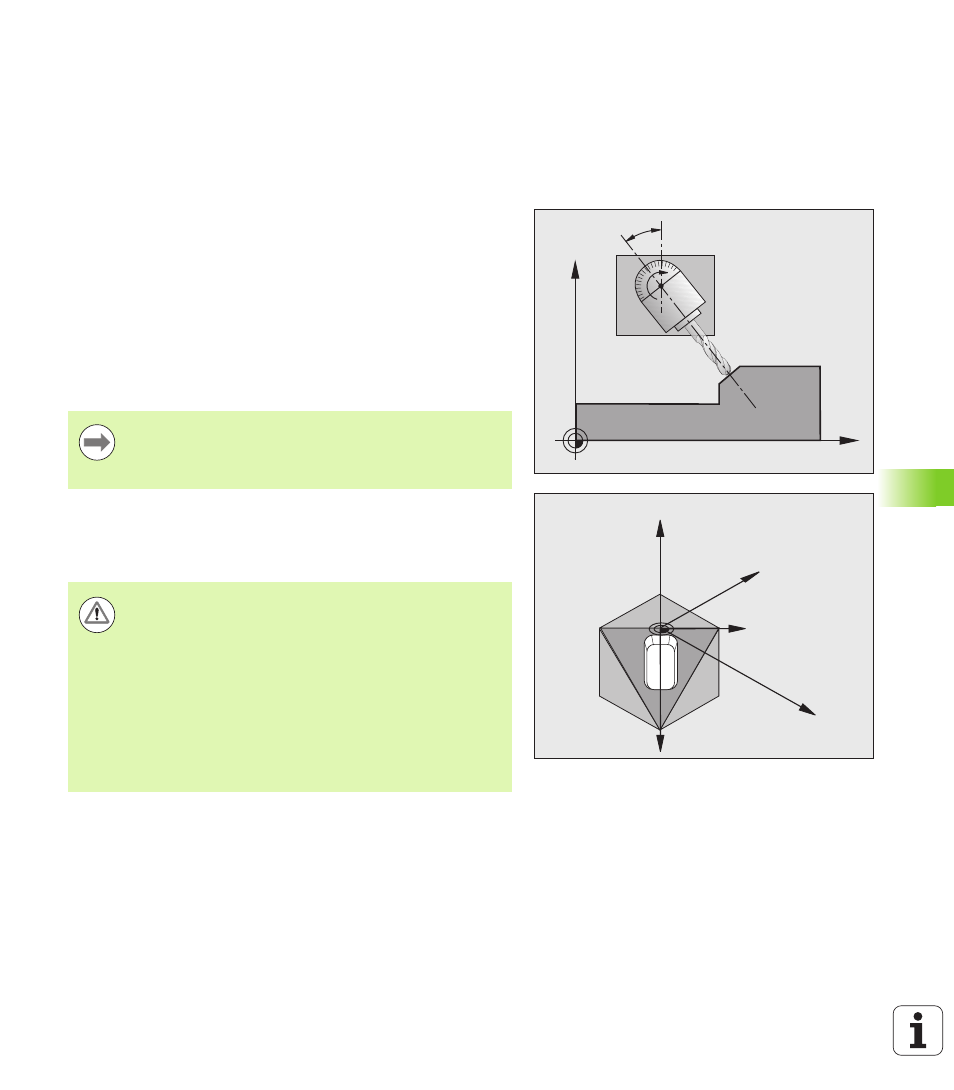

Dans le cycle 19, vous définissez la position du plan d'usinage –
position de l'axe d'outil par rapport au système de coordonnées
machine – en introduisant les angles d'inclinaison. Vous pouvez définir
la position du plan d'usinage de deux manières :
„ Introduire directement la position des axes inclinés
„ Décrire la position du plan d'usinage en utilisant jusqu'à trois
rotations (angles dans l'espace) du système de coordonnées
machine. Vous obtenez les angles dans l'espace à introduire par
une coupe perpendiculaire à travers le plan d'usinage incliné et en
observant la coupe à partir de l'axe autour duquel vous désirez que
l'inclinaison se fasse. Deux angles dans l'espace suffisent pour
définir clairement toute position d'outil dans l'espace.
Si vous programmez la position du plan d'usinage avec les angles dans
l'espace, la TNC calcule pour cela automatiquement les positions
angulaires nécessaires des axes inclinés et les enregistre dans les
paramètres Q120 (axe A) à Q122 (axe C).
Z
X
B
X
Z
Y
X'
Y'
Il convient de noter que la position du système de
coordonnées incliné et des déplacements dans le
système incliné dépendent de la manière dont vous
décrivez le plan incliné.
Attention, risque de collision!
En fonction de la configuration de votre machine, il y a
deux solutions possibles pour la définition de l'angle dans
l'espace (positions d'axe). En faisant les tests nécessaires
sur votre machine, vérifiez quelle position d'axe choisit le
logiciel de la TNC.
Si vous disposez de l'option de logiciel DCM, vous pouvez
alors faire afficher dans le test de programme les positions
d'axes respectives dans la vue
PROGRAMME+CINEMATIQUE (voir manuel d'utilisation
conversationnel, Contrôle dynamique de collision).
