164 Cycles d'usinage : fraisage de poches / tenons / rainures
5.5 RAINURE CIR
C
ULAIRE (cy
c
le
254, DIN/ISO: G254)
U Distance d'approche Q200 (en incrémental): Distance
entre la surface frontale de l'outil et la surface de la
pièce. Plage d’introduction 0 à 99999,9999, en
alternative PREDEF
U Coordonnée surface pièce Q203 (en absolu):
Coordonnée absolue de la surface de la pièce. Plage
d’introduction -99999,9999 à 99999,9999
U Saut de bride Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (dispositif de fixation) Plage
d’introduction 0 à 99999,9999, en alternative PREDEF
U Stratégie de plongée Q366: Nature de la stratégie de
plongée:
„ 0 = plongée verticale. La TNC plonge verticalement
et ce, indépendamment de l'angle de plongée
ANGLE
défini dans le tableau d'outils
„ 1 = plongée hélicoïdale. Dans le tableau d'outils,
l'angle de plongée ANGLE doit également être
différent de 0 pour l'outil actif. Sinon, la TNC délivre
un message d'erreur. Plongée hélicoïdale
seulement s'il y a suffisamment de place
„ 2 = plongée pendulaire. Dans le tableau d'outils,
l'angle de plongée ANGLE doit également être
différent de 0 pour l'outil actif. Sinon, la TNC délivre
un message d'erreur. La TNC ne peut entamer la
plongée pendulaire que si la longueur du
déplacement sur le cercle primitif correspond à au
moins trois fois le diamètre d'outil.
„ En alternative PREDEF
U Avance de finition Q385: Vitesse de déplacement
de l'outil lors de la finition latérale et du fond, en
mm/min. Plage d'introduction 0 à 99999,999, en
alternative FAUTO, FU, FZ
Exemple : Séquences CN
8 CYCL DEF 254 RAINURE PENDUL.
Q215=0 ;OPERATIONS D'USINAGE
Q219=12 ;LARGEUR RAINURE
Q368=0.2 ;SUREPAIS. LATERALE
Q375=80 ;DIA. CERCLE PRIMITIF
Q367=0 ;RÉF. POSITION RAINURE
Q216=+50 ;CENTRE 1ER AXE
Q217=+50 ;CENTRE 2ÈME AXE
Q376=+45 ;ANGLE INITIAL
Q248=90 ;ANGLE D'OUVERTURE
Q378=0 ;INCRÉMENT ANGULAIRE
Q377=1 ;NOMBRE D'USINAGES
Q207=500 ;AVANCE FRAISAGE
Q351=+1 ;MODE FRAISAGE
Q201=-20 ;PROFONDEUR
Q202=5 ;PROFONDEUR DE PASSE
Q369=0.1 ;SUREP. DE PROFONDEUR
Q206=150 ;AVANCE PLONGEE PROF.
Q338=5 ;PASSE DE FINITION
Q200=2 ;DISTANCE D'APPROCHE
Q203=+0 ;COORD. SURFACE PIÈCE
Q204=50 ;SAUT DE BRIDE
Q366=1 ;PLONGEE
Q385=500 ;AVANCE DE FINITION
9 CYCL CALL POS X+50 Y+50 Z+0 FMAX M3

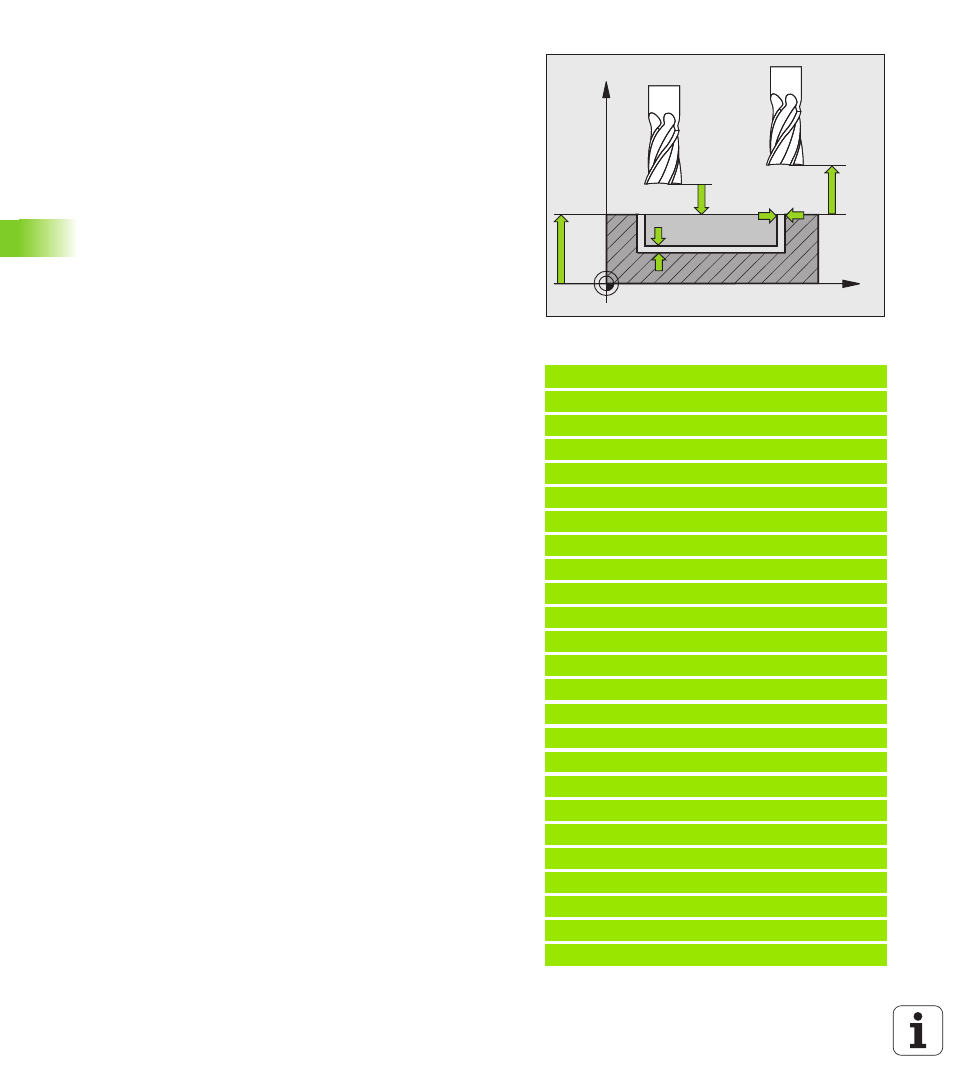

X
Z
Q200
Q204
Q203
Q369
Q368
