HEIDENHAIN iTNC 530 251
9.1 Cy
cles SL a
v
ec f
o
rm
ule complex
e
de cont
our
Contours superposés
Par principe, la TNC considère un contour programmé comme étant
une poche. Grâce aux fonctions de formule de contour, vous pouvez
convertir un contour en îlot
Afin de former un nouveau contour, vous pouvez superposer poches
et îlots. De cette manière, vous pouvez agrandir la surface d'une
poche par superposition d'une autre poche ou réduire un îlot.

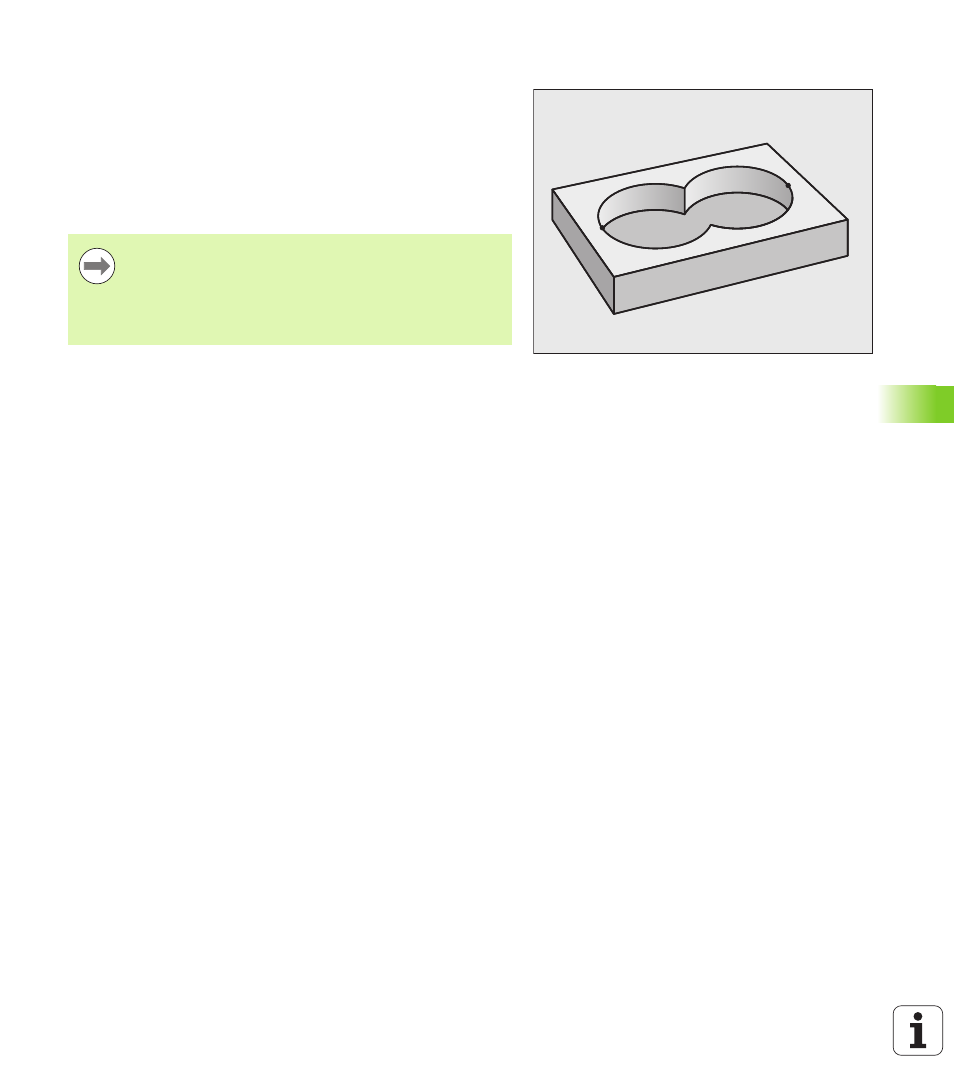

Sous-programmes: Poches superposées
Les poches A et B se superposent.
La TNC calcule les points d’intersection S1 et S2, il n'ont pas besoin
d'être programmés.
Les poches sont programmées comme des cercles entiers.
A
B
Les exemples de programmation suivants correspondent
à des programmes avec description de contour qui sont
définis dans un programme avec définition de contour. A
son tour, le programme de définition de contour est à
appeler dans le programme principal avec la fonction SEL
CONTOUR
.
