11.6 ROTATION (cycle 10,
DIN/ISO: G73)

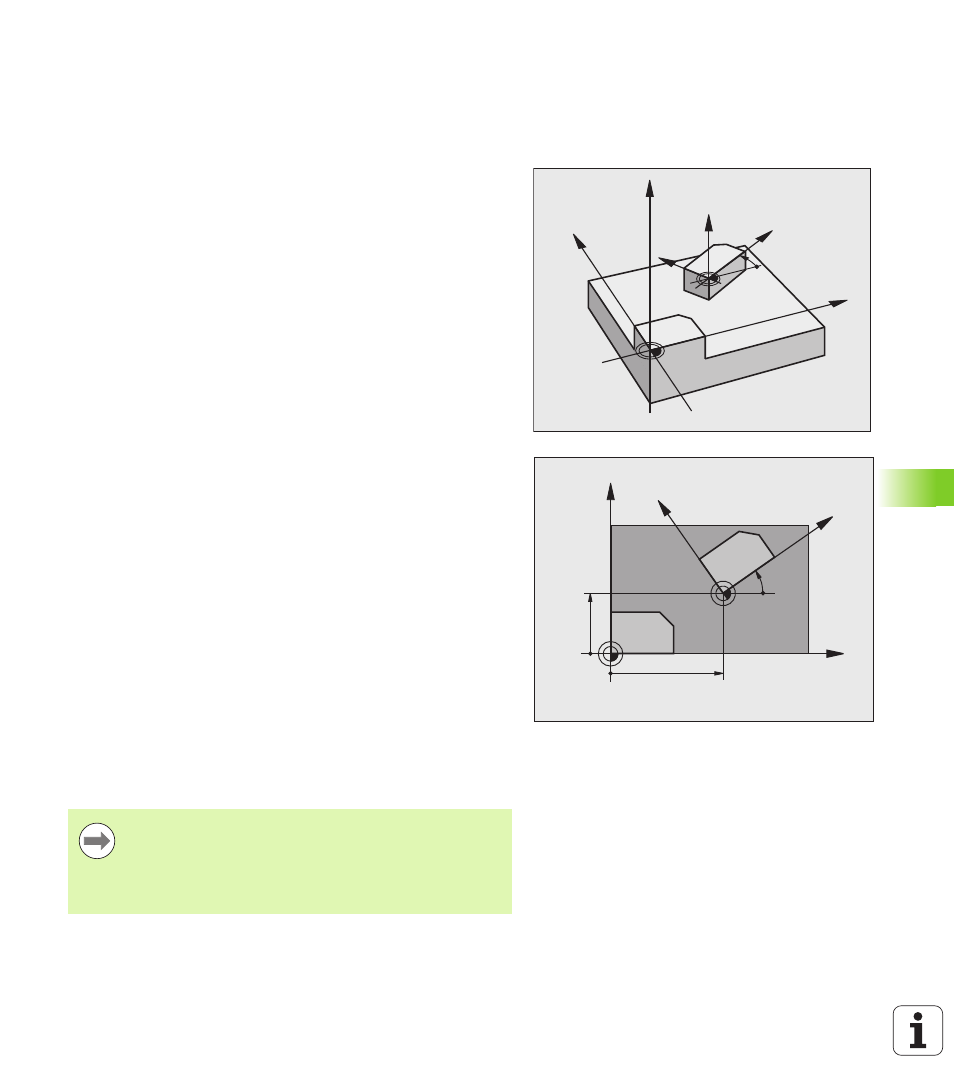

Effet
Dans un programme, la TNC peut faire tourner le système de
coordonnées dans le plan d’usinage, autour du point zéro courant.
La ROTATION est active dès qu'elle a été définie dans le programme.
Elle agit également en mode Positionnement avec introduction
manuelle. L'angle de rotation actif apparaît dans l'affichage d'état
supplémentaire.
Axes de référence pour l'angle de rotation :
„ Plan X/Y Axe X
„ Plan Y/Z Axe Y
„ Plan Z/X Axe Z
Annulation
Reprogrammer le cycle ROTATION avec un angle de 0°.
Attention lors de la programmation!
Z
Z
X
X
Y
Y
X
Y
60
40
35°
X
Y
La TNC annule une correction de rayon active si l’on définit
le cycle 10. Si nécessaire, reprogrammer la correction de
rayon.
Après avoir défini le cycle 10, déplacez les deux axes afin
d’activer la rotation.
